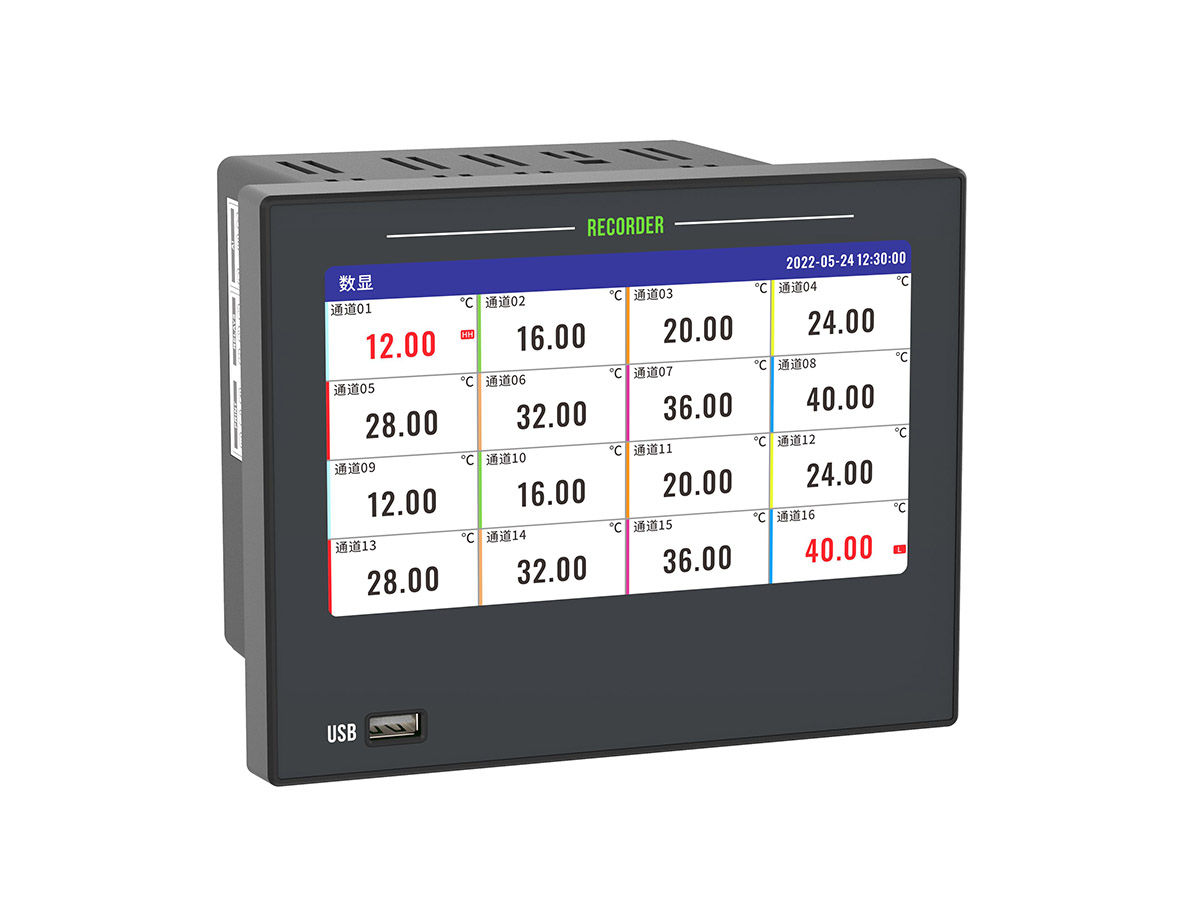

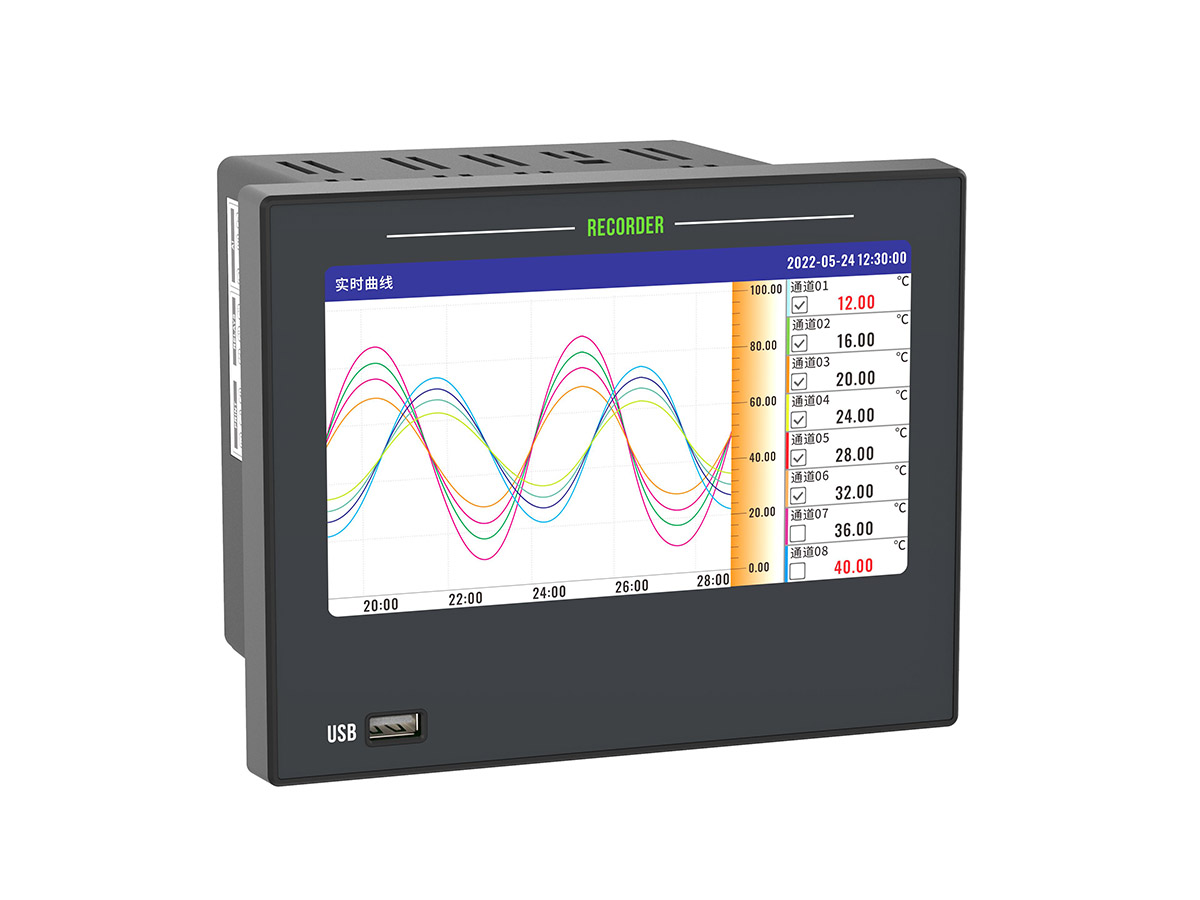

PLR3000是杭州拓康公司新推出的經典款無紙記錄儀產品,搭載7寸高清觸摸彩色液晶屏,標準138開孔尺寸,短款機身,阻燃外殼,功能豐富,性能優越。PLR3000無紙記錄儀可選配功能比較豐富,本文章重點講解選型方案。
PLR3000無紙記錄儀主要功能模塊有:模擬量輸入、頻率輸入、模擬量輸出、繼電器報警輸出、直流24V配電、雙485通訊、以太網通訊、微型打印機接口。
一、輸入通道、繼電器輸出和變送輸出配置

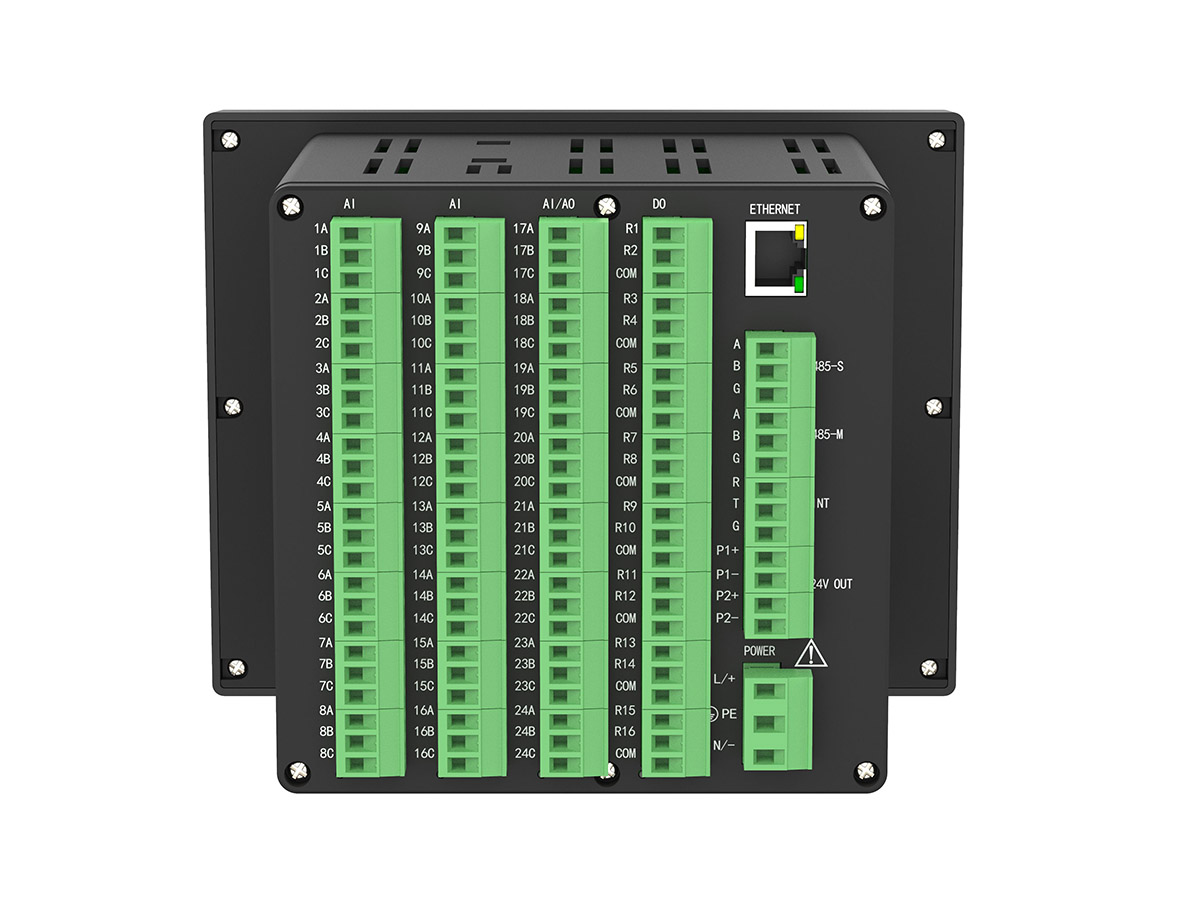

PLR3000記錄儀設計有4個板卡插槽,可適配模擬輸入板卡、頻率輸入繼電器輸出板卡和變送輸出板卡4種板卡類型,每種板卡通道數如下:
- 模擬輸入板卡:8通道設計
- 頻率輸入板卡:8通道設計
- 報警繼電器板卡:16路設計
- 變送輸出板卡:8路設計
根據產品整體功率設計,4個板卡插槽可支持以下最大配置為:4塊輸入板卡,2塊報警繼電器板卡,1塊變送板卡,因此可進行如下配置:
- 32路輸入:4塊輸入板卡(包含模擬輸入和頻率輸入板卡混搭)
- 24路輸入16路報警輸出:3塊輸入板卡+1塊報警板卡
- 24路輸入8路變送輸出:3塊輸入板卡+1塊變送板卡
- 16路輸入1路報警呼出8路輸出:2塊輸入板卡+1塊報警板卡+1塊變送板卡
二、485通訊接口、以太網接口和微型打印機接口
PLR3000無紙記錄儀獨立設計以下接口:
- 2路485通訊接口,M接口為主機模式,S接口為從機模式,標準MODBUS RTU協議;
- 獨立設計微型打印機接口,與其他接口不沖突;
- 獨立設計以太網接口,支持3個客戶端連接,標準MODBUS TCPIP協議。
三、2路24V直流配電
直流24V直流配電設計給二線制傳感器使用,綜合最大120mA電流,可最多連接6個傳感器。
四、交流220VAC和直流24VDC電源供電
可選配交流220VAC電源(100-240V 50/60Hz)或直流24VDC電源(±10%)。
