導讀:本文描述溫濕度變送器與無紙記錄儀連接配套使用案例。
溫濕度變送器THK200實時采集溫度和濕度值,變送為4-20mA輸出。變送量程溫度為-20~80℃,濕度為0-100%RH,變送為4-20mA對外輸出,變送器采用三線制模式,需要連接24V?電源。
溫濕度器THK200將電流輸出至無紙記錄儀PLR1000,通道1接入溫度信號,通道2接入濕度信號。通道信號類型設置誒4-20mA信號,設置好對應量程。PLR1000通道接4-20mA信號時,電流信號端子接線為AC兩個端子。

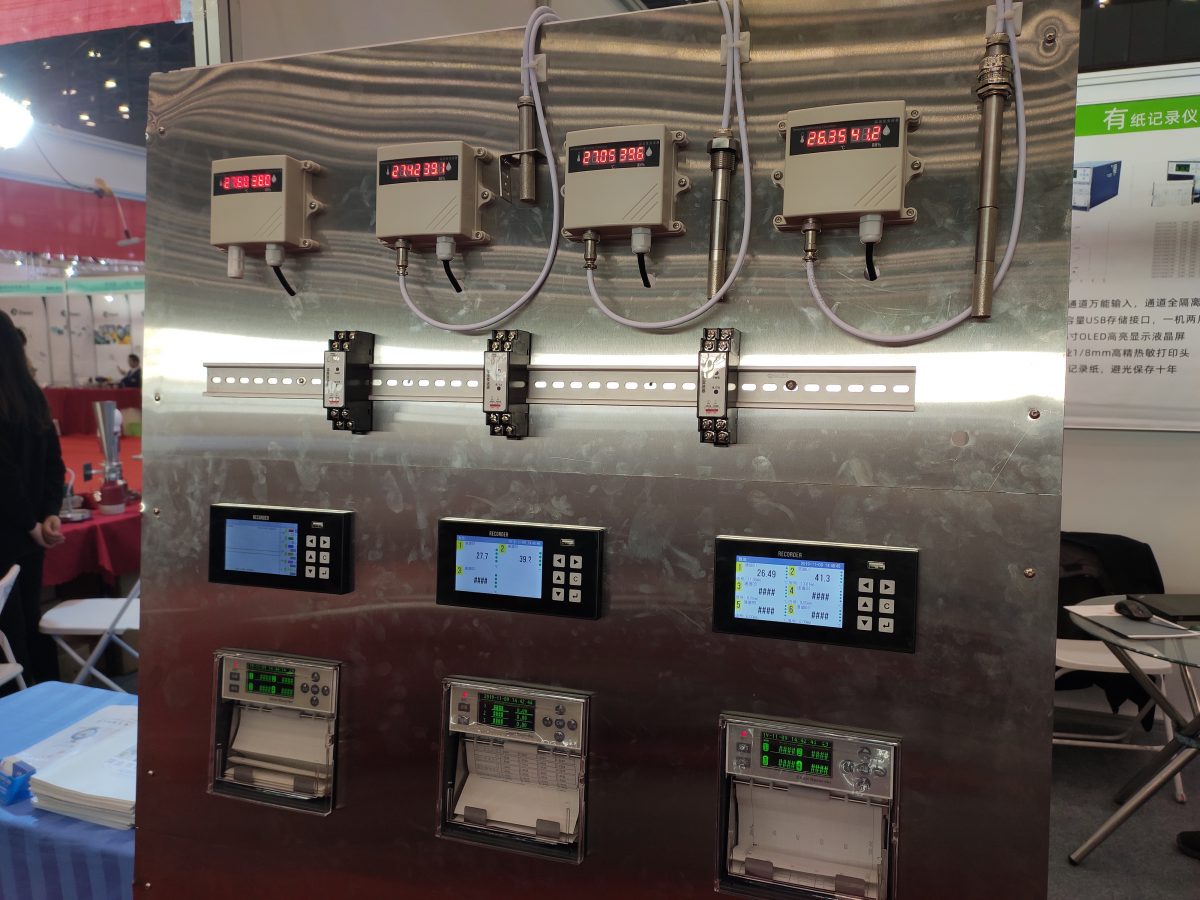

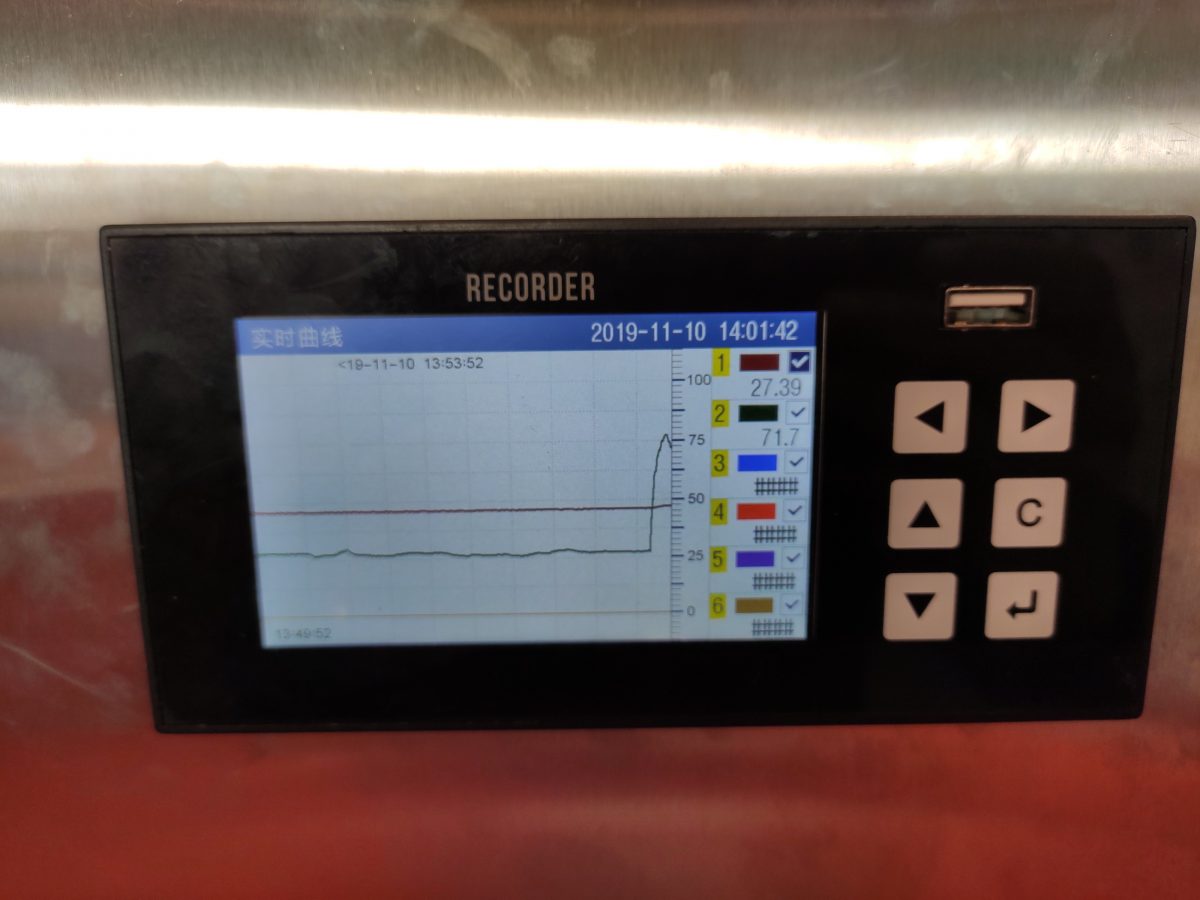

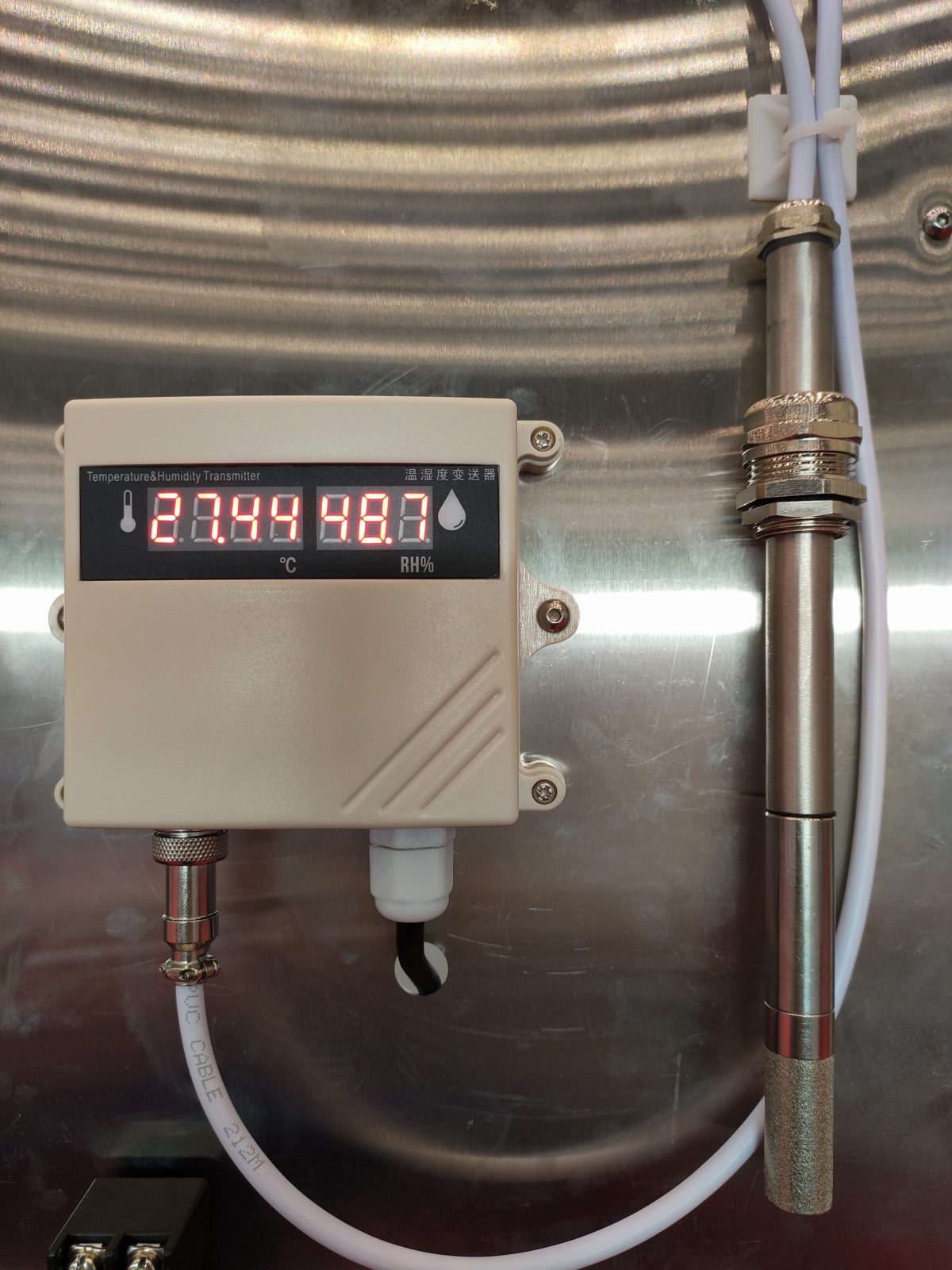

實際配套使用效果如下圖:
