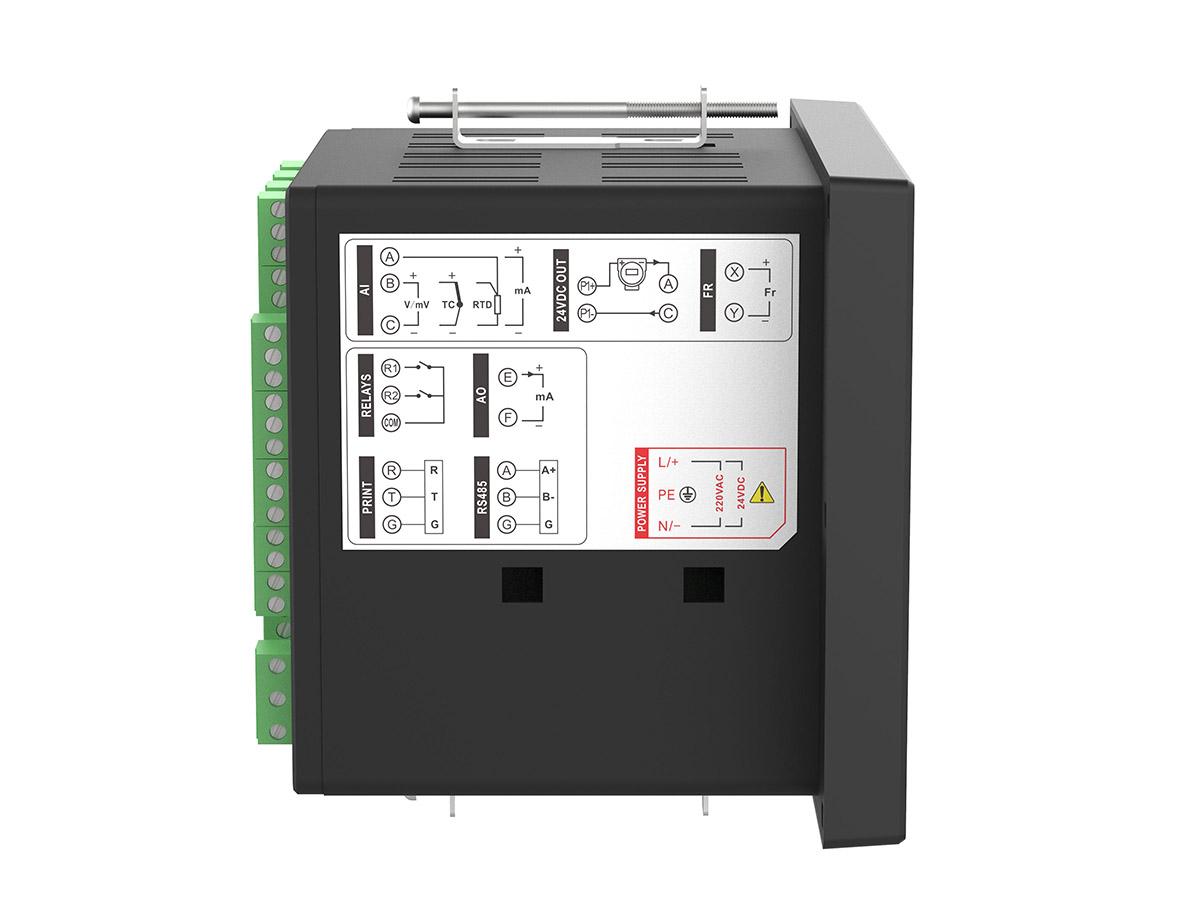

1.萬能信號輸入(隔離型)
記錄儀設計最大32通道萬能信號輸入,支持mV、V、mA、熱電阻、熱電偶信號。通道信號類型通過輸入組態設置,記錄儀根據組態設置的信號類型,自動切換對應的采集電路,信號采集周期為1秒。
通道可自主組態設置單位、量程、小數點、調整、濾波、斷線處理、小信號切除等參數。
2.數據記錄與報警、掉電及日志記錄
記錄儀根據系統組態設定記錄間隔實時記錄通道采樣數據,記錄間隔可選:1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、5分、10分、30分、1小時。記錄儀內部存儲器64MB,可儲存90萬條記錄,32通道1秒記錄間隔存儲10天,如減少通道數目,記錄時間相應增加,記錄模式為動態循環覆蓋存儲。記錄儀同時記錄運行時產生的通道報警、儀表掉電、操作日志信息,各256條記錄,記錄模式為循環覆蓋存儲。
3.數據、曲線及記錄顯示

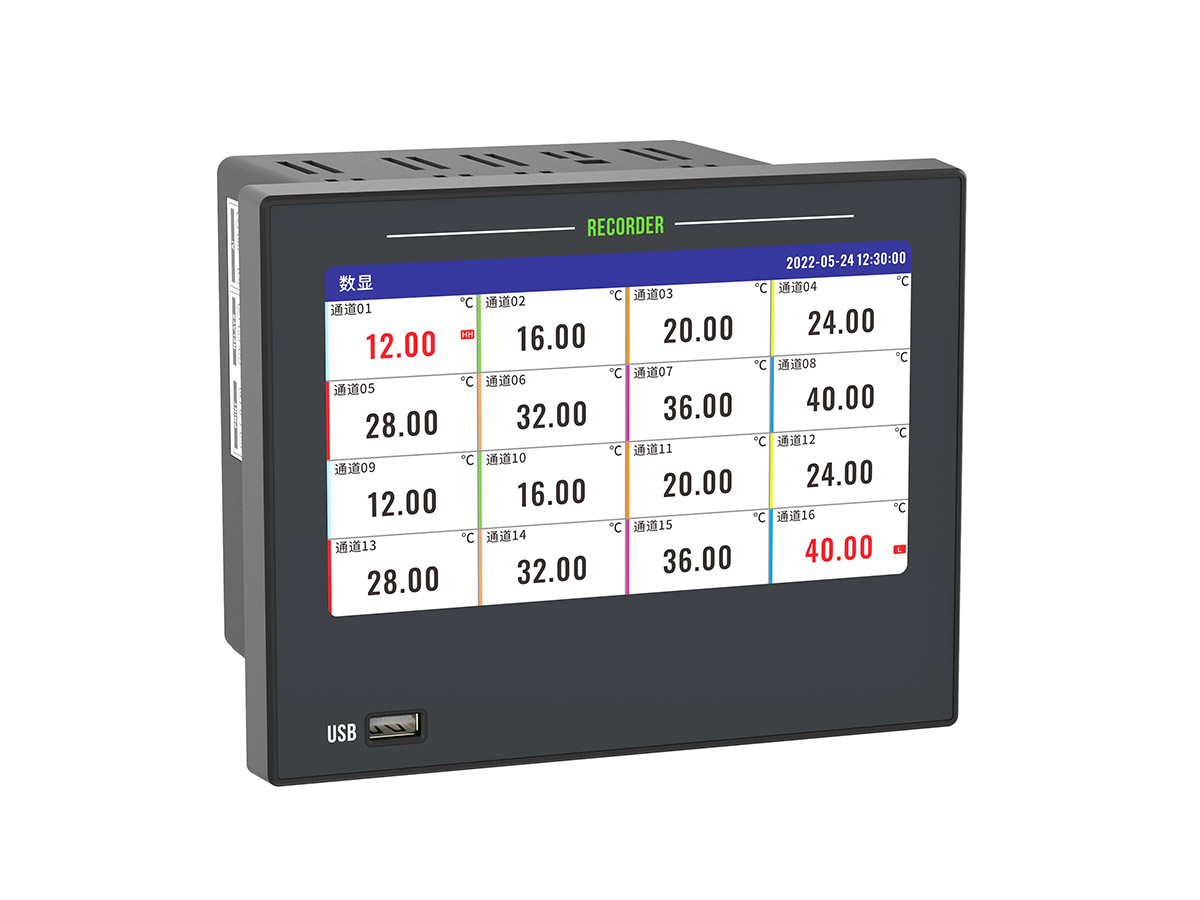

記錄儀采用7寸高清觸摸彩色液晶屏,分辨率為800*480像素。記錄儀設計有數顯、棒圖、實時曲線、儀表盤多種數據顯示查看方式,可查看歷史曲線、報警列表、掉電記錄、操作日志等歷史數據。記錄儀配備中英雙語系統,可自主切換使用。
4.報警繼電器輸出
記錄儀設計最多16路報警繼電器輸出,繼電器類型為常開型。通過報警組態設置,可任意指定繼電器觸點與通道關聯,可設置高報、低報、高高報、低低報四種報警類型,可設置報警回差、繼電器延時參數。
5.24VDC傳感器配電
記錄儀配置2路直流24VDC配電輸出,給傳感器配電使用,可以直接驅動二線制傳感器,電流回路與記錄儀輸入通道串接使用。
6.RS485通訊接口
記錄儀配置1路RS485通訊接口,采用標準MODBUS RTU通訊協議,從機模式,實現對外數據通訊傳輸,支持通道實時數據、通道報警狀態等數據,提供32位整形和32位浮點數數據類型,通訊波特率和字節交換可設。
7.以太網通訊接口
記錄可選配以太網通訊接口,采用標準Modbus TCP/IP協議,實現對外數據通訊傳輸,支持通道實時數據、通道報警狀態等數據,提供32位整形和32位浮點數數據類型。
8.RS485數據采集
記錄儀可選配RS485數據采集接口,通過標準Modbus RTU協議讀取其它下位機儀表數據作為通道值。
9.虛擬運算功能
記錄儀支持用戶自主組態數學運算公式,實現通道間高級數據計算。
10.4-20mA變送輸出
記錄儀可選配最多8路4-20mA變送輸出功能,可通過輸出組態設置,配置輸出通道與輸入通道的變送關系。
11.微型打印機接口
可選配微型打印機接口,實現自動實時打印數據和曲線,以及手動打印歷史數據和曲線。
12.USB數據備份
記錄儀配備USB0接口,通過USB接口手動導出歷史數據至優盤、自動定時備份歷史數據。
13.組態導入及固件更新
通過USB接口支持導入導出組態參數、更新儀表固件。
14.流量累積(無溫壓補償)
記錄儀支持通道流量累積,不具有溫壓補償功能。
15.真空度算法
記錄儀支持通道真空度算法,配合真空計輸出信號,以真空度形式計算、存儲、顯示數據。
16.上位機數據管理軟件
記錄儀提供配套上位機數據管理軟件,支持查看優盤數據導出,支持單機實時監控?cái)?shù)據。支持曲線和數據兩種展現方式,可導出EXCEL報表。
項目 | 規格 |
記錄儀尺寸 | 面板187*147mm,深度145mm,開孔138*138mm |
顯示屏 | 7寸彩色觸摸液晶屏,800*480分辨率 |
測量通道* | 24路萬能模擬輸,可擴展至32路(頻率信號需定制) |
測量精度 | 0.2%F.S. |
采樣周期 | 1秒 |
報警繼電器* | 16路常開繼電器,250VAC 3A,30VDC 3A(阻性負載) |
變送輸出* | 最多8路4-20mA變送輸出,負載≤750Ω,精度0.2% |
24VDC配電 | 最多2路24VDC±10% ,總輸出電流≤120mA |
RS485通訊 | 1路RS485通訊接口,標準Modbus?RTU協議 |
以太網通訊* | 1路以太網通訊接口,標準Modbus TCP協議(≤3個連接) |
RS485采集* | 1路RS485采集接口,標準Modbus?RTU協議 |
USB接口 | USB2.0,支持32G大容量優盤 |
微打接口* | TLL微型打印機接口 |
供電電源 | 交流100-240VAC 50Hz/直流24VDC±10%(反接保護)?功率≤20W |
預熱時間 | 接通電源后30分鐘 |
工作環境 | 溫度:-10~60℃ ?濕度:0~85%RH(不結露) |
EMC抗干擾 | 電源群脈沖2000V,信號群脈沖1000V |
ESD防靜電 | 接觸放電4000V ?空氣放電8000V |
耐電壓 | AC220V供電 端子與地之間1500VDC24V供電 端子與地之間500V隔離型端子與端子之間1000V |
絕緣電阻 | AC220V供電 ?直流試驗電壓500V ?20MΩDC24V供電 ??直流試驗電壓100V ?5MΩ |
記錄間隔 | 1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、5分、10分、30分、1小時 |
數據內存 | 64MB內存,90萬(900k)條記錄 |
記錄時長 | 32通道1秒記錄間隔,記錄10天,動態循環覆蓋存儲 |
其它記錄 | 報警列表、掉電記錄、操作日志各256條,循環覆蓋存儲 |
安裝方式 | 盤裝,室內,面板IP65防護等級 |
記錄儀重量 | 1100克 |
【備注】加*為選配功能
分類 | 信號類型 | 測量范圍 | 精度/25℃ |
電流 | 4-20mA | 4.00~20.00mA | ±0.2% |
4-20mA開方 | 4.00~20.00mA | ±0.2% | |
0-20mA | 0.00~20.00mA | ±0.2% | |
0-10mA | 0.00~10.00mA | ±0.2% | |
電壓mV | 20mV | 0.00~20.00mV | ±0.2% |
100mV | 0.00~100.00mV | ±0.2% | |
電壓V | 0-5V | 0.000~5.000V | ±0.2% |
1-5V | 1.000~5.000V | ±0.2% | |
0-10V | 0.00~10.00V | ±0.2% | |
熱電偶 | K | -200~1372℃ | ±2℃ |
S | -50~1768℃ | ±3℃ | |
B | 250~500℃ | ±5℃ | |
500~1820℃ | ±3℃ | ||
J | -210~1000℃ | ±2℃ | |
R | -50~100℃ | ±4℃ | |
100~1768℃ | ±3℃ | ||
N | -200~1300℃ | ±3℃ | |
T | -200~400℃ | ±2℃ | |
E | -200~1000℃ | ±2℃ | |
WRe3-25 | 0~2315℃ | ±5℃ | |
WRe5-26 | 0~2310℃ | ±5℃ | |
F1 | 700~2000℃ | ±2℃ | |
F2 | 700~2000℃ | ±2℃ | |
熱電阻 | Pt100 | -200.0~650.0℃ | ±0.5℃ |
Cu50 | -50.0~140.0℃ | ±0.5℃ | |
Cu53 | -50.0~150.0℃ | ±0.5℃ | |
Cu100 | -50.0~150.0℃ | ±0.5℃ | |
頻率(定制) | Fr | 0~10000Hz | 1Hz |
PLR30 | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | 觸摸彩屏無紙記錄儀(隔離型) |
模擬輸入 | 01 | ? | 1通道 | |||||||||
02 | 2通道 | |||||||||||
\ | 3-31通道 | |||||||||||
32 | 32通道 | |||||||||||
虛擬通道 | ? | ? | ? | |||||||||
V1 | 1路虛擬通道 | |||||||||||
V2 | 2路虛擬通道 | |||||||||||
\ | 3-31路虛擬通道 | |||||||||||
V32 | 32路虛擬通道 | |||||||||||
報警 繼電器 | R2 | ? | 2路報警:標配 | |||||||||
R4 | 4路報警 | |||||||||||
\ | 6/8/12/14路報警 | |||||||||||
R16 | 16路報警 | |||||||||||
變送輸出 | ? | ? | ? | |||||||||
B1 | 1路變送 | |||||||||||
B2 | 2路變送 | |||||||||||
\ | 3-7路變送 | |||||||||||
B8 | 8路變送 | |||||||||||
通訊/配電 | CP | ? | RS485通訊;2路配電:標配 | |||||||||
USB接口 | U | ? | USB接口 | |||||||||
U1 | USB接口含優盤 | |||||||||||
微打 | ? | ? | ? | |||||||||
Y | 微型打印機接口 | |||||||||||
485采集 | ? | ? | ? | |||||||||
T | RS485數據采集接口 | |||||||||||
以太網通訊 | ? | ? | ? | |||||||||
W | 以太網通訊接口 | |||||||||||
電源 | ? | ? | 交流220V電源 | |||||||||
D | 直流24V電源 | |||||||||||
語言 | ? | ? | ||||||||||
E | 英文版 | |||||||||||

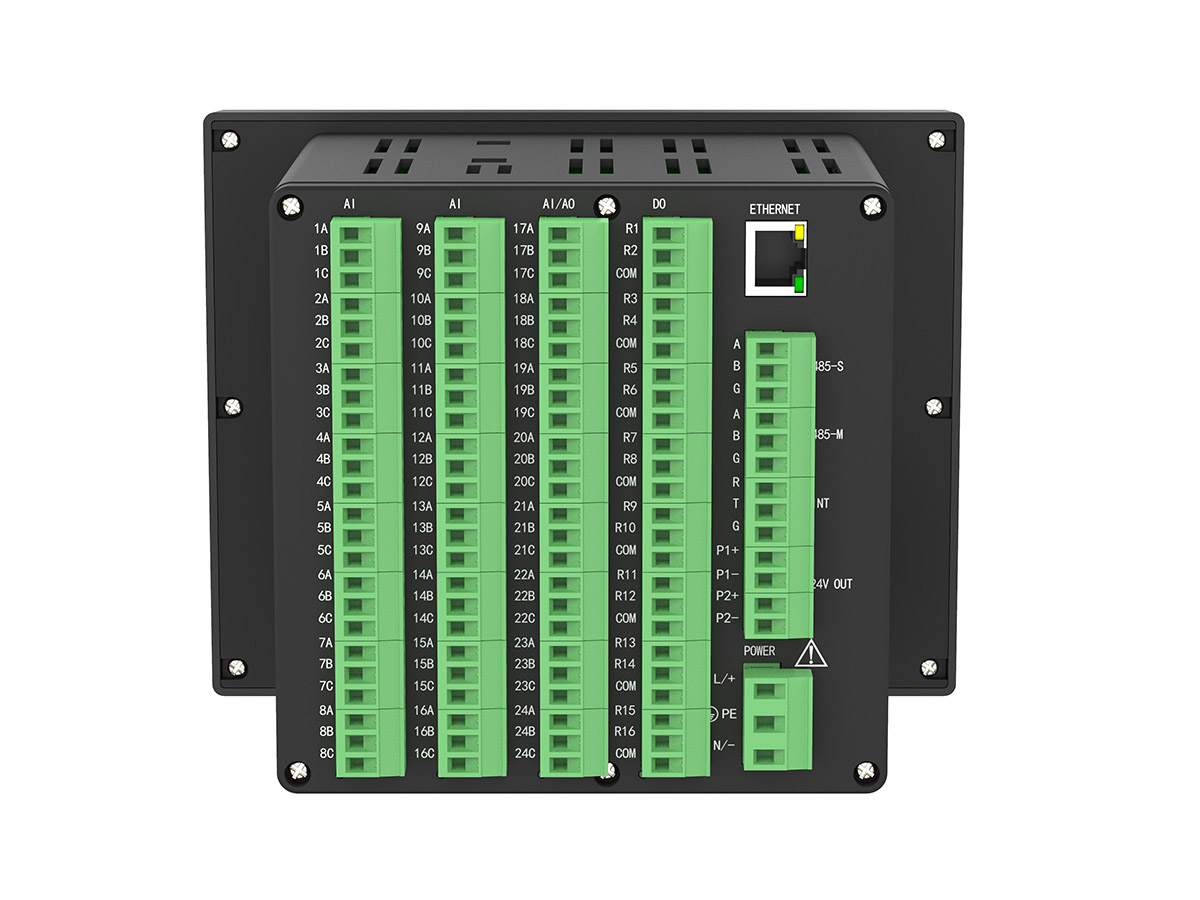

備注: | 1、標配2路報警、USB、RS485通訊、2路配電;標配虛擬運算功能。 2、記錄儀共4個插槽,可配置4塊板卡,板卡種類:8路輸入板,16路報警板,8路變送板; 常規配置:24路輸入+16路報警(即3塊輸入板+1塊報警板)。 3、輸入最多32路,占用4個插槽,無法再配置報警和變送。 4、配置報警板和輸出板,將占用插槽,相應減配輸入通道。 5、微型打印機接口與RS485數據采集接口不能共存,二選一。 6、虛擬通道+模擬通道不大于32路。 |
