1.萬能信號輸入(隔離型)
記錄儀設計最大6通道萬能信號輸入,支持mV、V、mA、熱電阻、熱電偶信號。通道信號類型通過輸入組態設置,記錄儀根據組態設置的信號類型,自動切換對應的采集電路,信號采集周期為1秒。
通道可自主組態設置單位、量程、小數點、調整、濾波、斷線處理、小信號切除等參數。
2.數據記錄與報警、掉電及日志記錄
記錄儀根據系統組態設定記錄間隔實時記錄通道采樣數據,記錄間隔可選:1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、5分、10分、30分、1小時。記錄儀內部存儲器16MB,可儲存90萬條記錄,6通道1秒記錄間隔存儲10天,增大記錄間隔,記錄周期相應增加。記錄儀同時記錄運行時產生的通道報警、儀表掉電、操作日志信息,各256條記錄,記錄模式為循環覆蓋存儲。
3.數據、曲線及記錄顯示

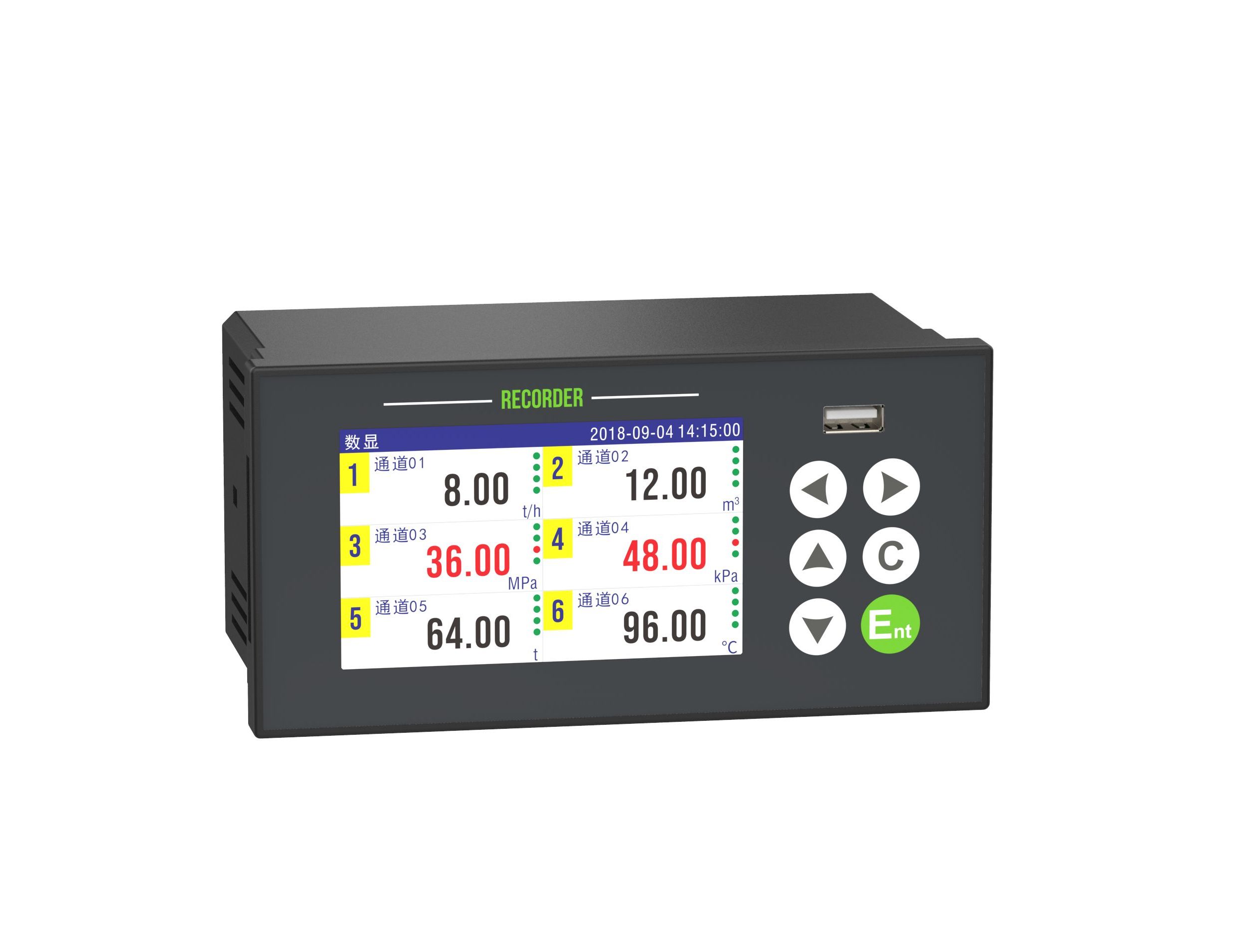

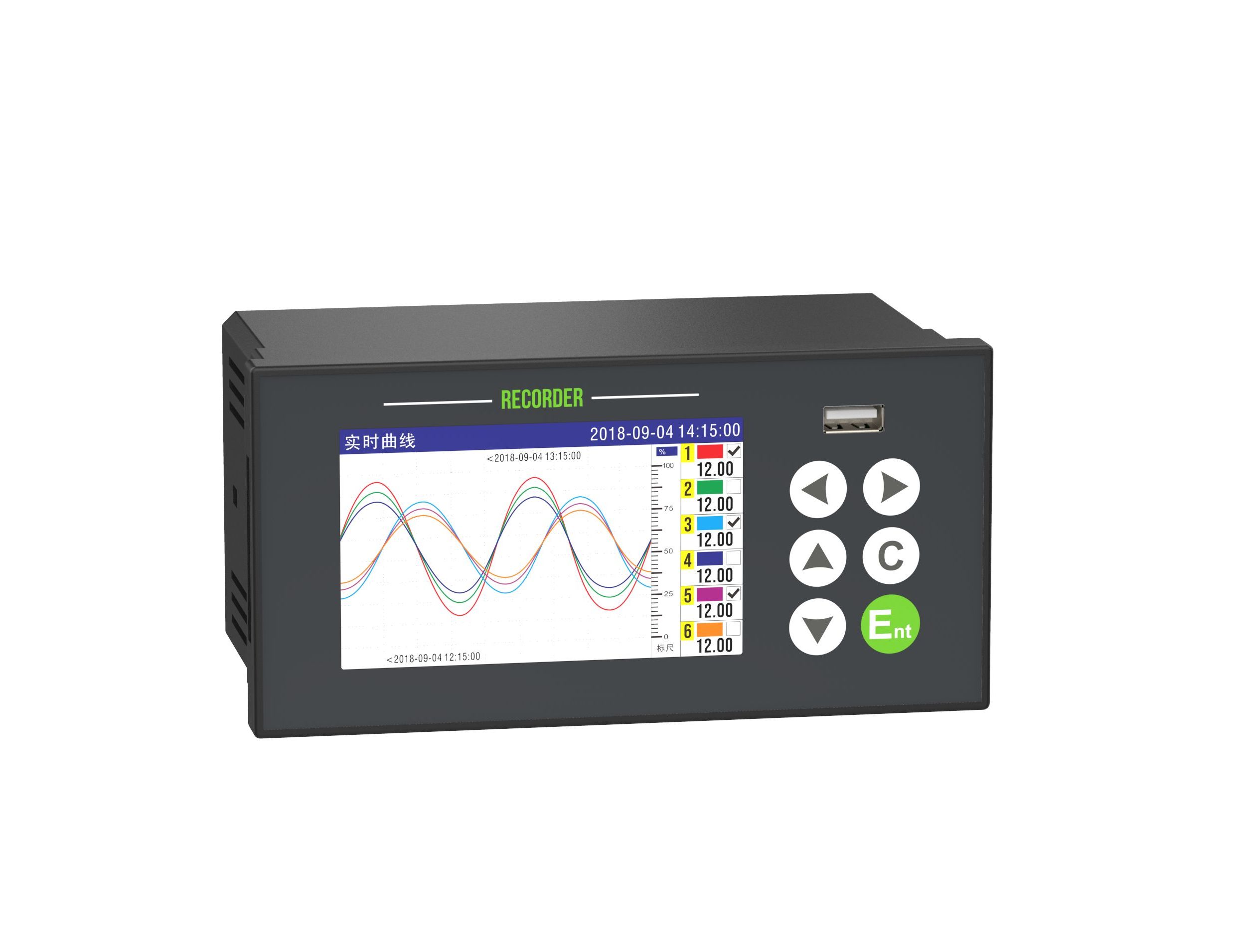

記錄儀采用4寸高清彩色液晶屏,分辨率為800*480像素。記錄儀設計有數顯、棒圖、實時曲線、儀表盤多種數據顯示查看方式,可查看歷史曲線、報警列表、掉電記錄、操作日志等歷史數據。記錄儀配備中英雙語系統,可自主切換使用。
4.報警繼電器輸出
記錄儀設計最多6路報警繼電器輸出,繼電器類型為常開型。通過報警組態設置,可任意指定繼電器觸點與通道關聯,可設置高報、低報、高高報、低低報四種報警類型,可設置報警回差、繼電器延時參數。
5.24VDC傳感器配電
記錄儀配置2路直流24VDC配電輸出,給傳感器配電使用,可以直接驅動二線制傳感器,電流回路與記錄儀輸入通道串接使用。
6.RS485通訊接口
記錄儀配置1路RS485通訊接口,采用標準MODBUS RTU通訊協議,從機模式,實現對外數據通訊傳輸,支持通道實時數據、通道報警狀態等數據,提供32位整形和32位浮點數數據類型,通訊波特率和字節交換可設。
7.4-20mA變送輸出
記錄儀可選配最多2路4-20mA變送輸出功能,可通過輸出組態設置,配置輸出通道與輸入通道的變送關系。
8.微型打印機接口
可選配微型打印機接口,實現自動實時打印數據和曲線,以及手動打印歷史數據和曲線。
9.USB數據備份
記錄儀配備USB0接口,通過USB接口手動導出歷史數據至優盤、自動定時備份歷史數據。
10.組態導入及固件更新
通過USB接口支持導入導出組態參數、更新儀表固件。
11.流量累積(無溫壓補償)
記錄儀支持通道流量累積,不具有溫壓補償功能。
12.真空度算法
記錄儀支持通道真空度算法,配合真空計輸出信號,以真空度形式計算、存儲、顯示數據。
13.上位機數據管理軟件
記錄儀提供配套上位機數據管理軟件,支持查看優盤數據導出,支持單機實時監控?cái)?shù)據。支持曲線和數據兩種展現方式,可導出EXCEL報表。
分類 | 信號類型 | 測量范圍 | 精度 | |
電流 | 4-20mA | 4.00~20.00mA | ±0.2% | |
0-20mA | 0.00~20.00mA | ±0.2% | ||
0-10mA | 0.00~10.00mA | ±0.2% | ||
電壓mV | 20mV | 0.00~20.00mV | ±0.2% | |
100mV | 0.00~100.00mV | ±0.2% | ||
電壓V | 0-5V | 0.000~5.000V | ±0.2% | |
0-10V | 0.00~10.00V | ±0.2% | ||
1-5V | 1.000~5.000V | ±0.2% | ||
熱電偶 | ? | 隔離型 | 不隔離型 | ? |
K | -200~1372℃ | TCJ~1372℃ | ±2℃ | |
S | -50~100℃ | TCJ~100℃ | ±4℃ | |
100~1768℃ | 100~1768℃ | ±3℃ | ||
B | 250~500℃ | 250~500℃ | ±5℃ | |
500~1820℃ | 500~1820℃ | ±3℃ | ||
J | -210~1000℃ | TCJ~1000℃ | ±2℃ | |
R | -50~100℃ | TCJ~100℃ | ±4℃ | |
100~1768℃ | 100~1768℃ | ±3℃ | ||
N | -200~1300℃ | TCJ~1300℃ | ±3℃ | |
T | -200~400℃ | TCJ~400℃ | ±2℃ | |
E | -200~1000℃ | TCJ~1000℃ | ±2℃ | |
WRe3-25 | 0~2315℃ | TCJ~2315℃ | ±5℃ | |
WRe5-26 | 0~2310℃ | TCJ~2310℃ | ±5℃ | |
F1 | 700~2000℃ | 700~2000℃ | ±2℃ | |
F2 | 700~2000℃ | 700~2000℃ | ±2℃ | |
熱電阻 | Pt100 | -200.0~650.0℃ | ±0.5℃ | |
Cu50 | -50.0~140.0℃ | ±0.5℃ | ||
Cu53 | -50.0~150.0℃ | ±0.5℃ | ||
Cu100 | -50.0~150.0℃ | ±0.5℃ | ||
頻率(定制) | Fr | 0~10000Hz | 1Hz |
【注】實驗條件:溫度23±2℃??濕度55±10%RH ?TCJ:冷端溫度
項目 | 規格 |
儀表尺寸 | 面板160*80mm,開孔152*76mm |
儀表重量 | 450克 |
安裝方式 | 盤裝,室內,面板IP40防護等級 |
測量通道 | 6路萬能模擬輸(頻率信號需定制) |
采樣周期 | 1秒 |
測量精度 | 0.2%F.S. |
溫漂指標 | ≤100PPM/℃ |
電源EFT指標 | 不隔離:1000V ?隔離型:2000V |
信號EFT指標 | 不隔離:500V ??隔離型:1000V |
靜電ESD指標 | 接觸放電:4000V ?空氣放電:8000V |
浪涌指標 | 交流:2000V ?直流:1000V |
耐電壓 | 測量輸入端子之間:400V; 保護地與測量端子之間:1000V |
絕緣電阻 | ≥500MΩ |
24VDC配電 | 2路24VDC±10% 每路30mA |
報警繼電器* | 6路常開繼電器,250VAC 3A,30VDC 3A(阻性負載) |
變送輸出* | 2路4-20mA變送輸出,負載≤750Ω,精度0.2% |
供電電源 | 交流100-240VAC 50/60Hz ?直流24VDC±10% 最大功率10W |
預熱時間 | 接通電源后30分鐘 |
工作環境 | 溫度:-10~60℃ ?濕度:0~85%RH(不結露) |
顯示屏 | 4英寸彩色液晶屏,800*480分辨率 |
記錄間隔 | 1秒、2秒、5秒、10秒、15秒、30秒、 1分、2分、5分、10分、30分、1小時 |
數據內存 | 16MB,90萬條記錄 |
其它記錄 | 報警記錄256條,掉電記錄256條,操作日志256條 |
RS485 | 1路RS485接口,標準ModbusRTU協議 |
打印* | 1路微型打印機接口,3.3V TTL電平接口 |
USB | USB2.0支持大容量?jī)?yōu)盤 |
PLR12 | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | 彩屏無紙記錄儀(隔離型) |
模擬輸入 | 01 | ? | 1通道 | ||||||
02 | 2通道 | ||||||||
03 | 3通道 | ||||||||
04 | 4通道 | ||||||||
05 | 5通道 | ||||||||
06 | 6通道 | ||||||||
報警 繼電器 | R2 | ? | 2路報警:標配 | ||||||
R4 | 4路報警 | ||||||||
R6 | 6路報警 | ||||||||
變送輸出 | ? | ? | ? | ||||||
B1 | 1路變送 | ||||||||
B2 | 2路變送 | ||||||||
通訊/配電 | CP | ? | RS485;2路配電:標配 | ||||||
? | U | ? | USB接口 | ||||||
U1 | USB接口含優盤 | ||||||||
微打 | ? | ? | ? | ||||||
Y1 | 微打接口 | ||||||||
Y2 | 微打一體機 | ||||||||
電源 | ? | ? | 交流220V電源 | ||||||
D | 直流24V電源 | ||||||||
語言 | ? | ? | |||||||
E | 英文版 | ||||||||
備注 | 1、優盤容量為8G 2、英文版包括儀表語言、說明書、包裝均為英文 | ||||||||
? | V5-230408 |
