壁掛溫濕度變送器THK300

THK300系列是一款設計先進的溫濕度變送器,尺寸精巧,安裝方便。

適用于環濕設備、環保監測、除濕工程、生物制藥、供熱通風與空氣調節和干燥工藝等過程應用,傳感器探頭可工作在最高溫度120℃,最低-40℃的環境中。

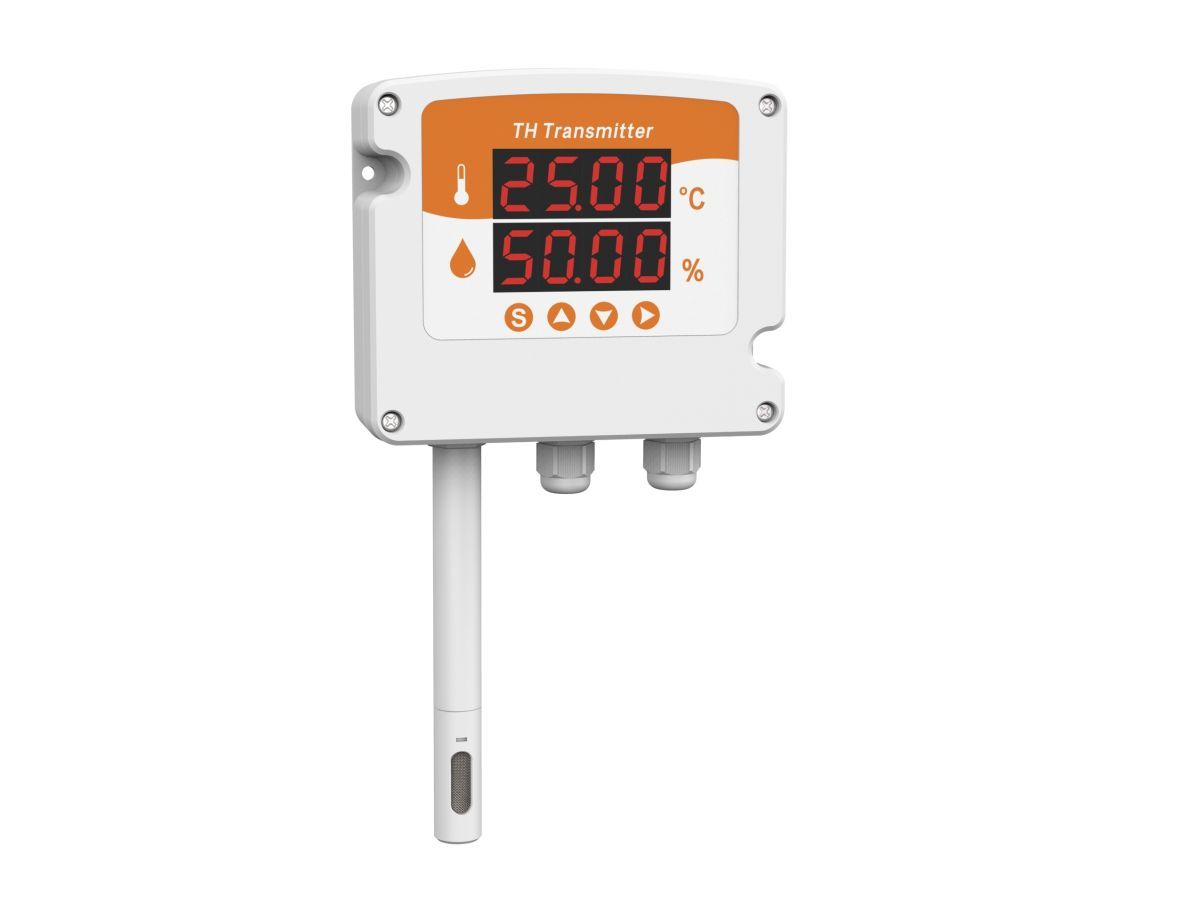

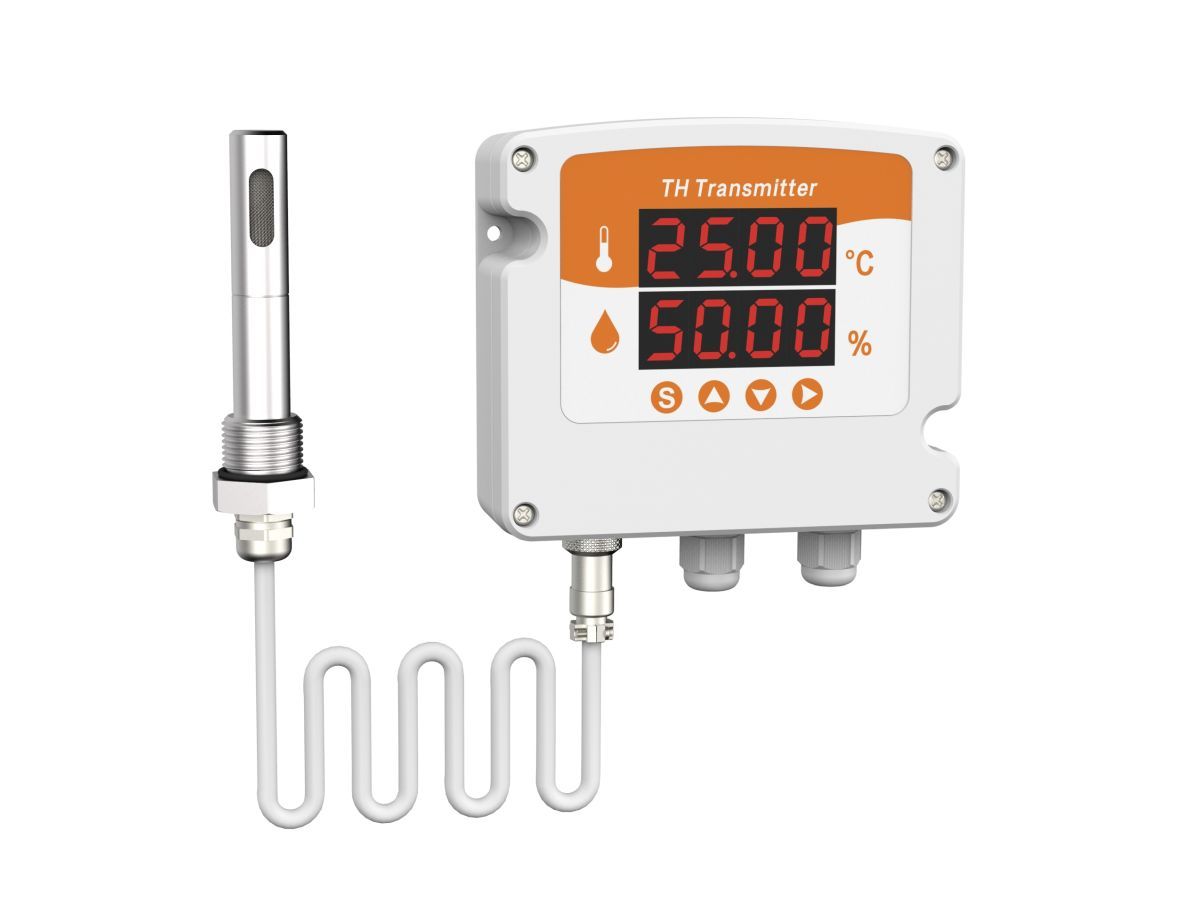

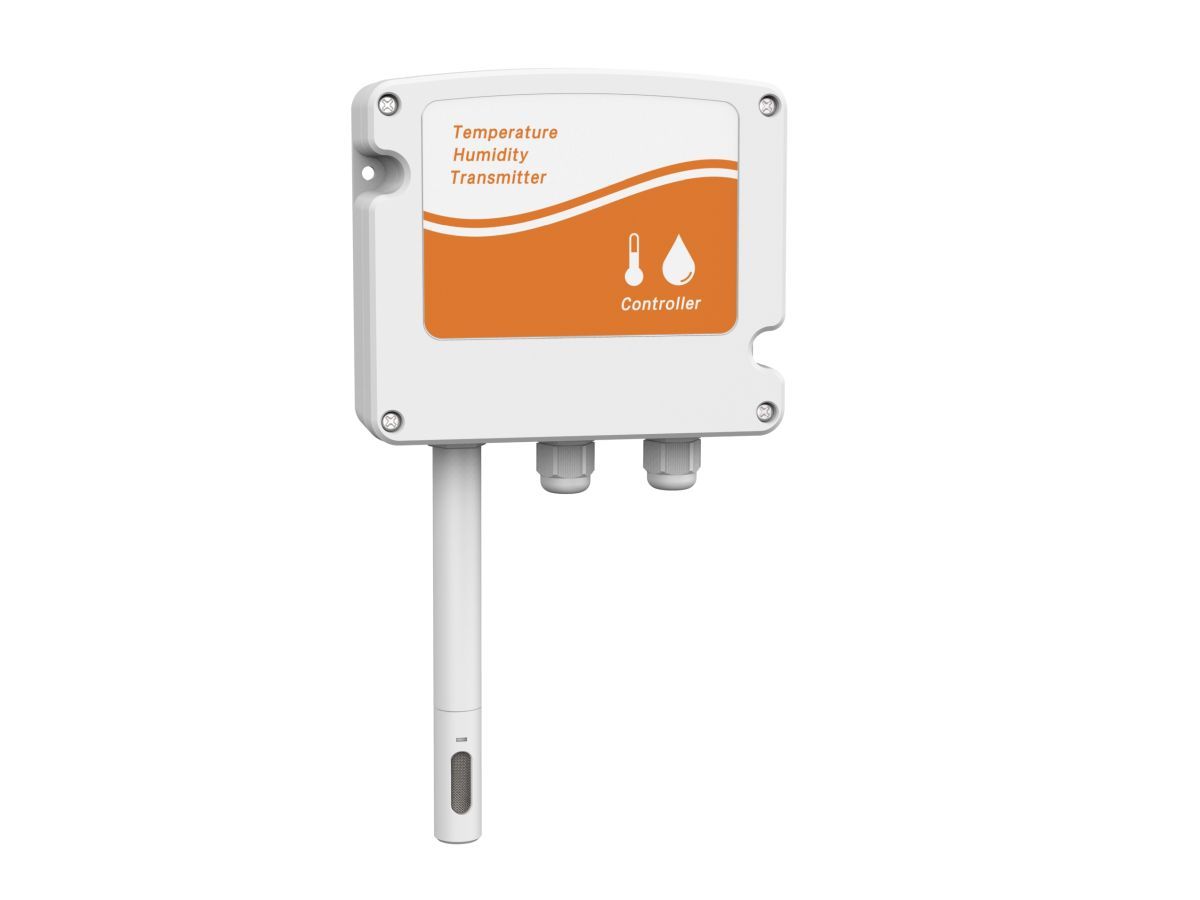

變送器分為一體型和分體型兩種類型,分體型傳感器探桿長度常規可選10cm、20cm、50cm三種,其它長度可定制。傳感器引線標配2米,最長10米。

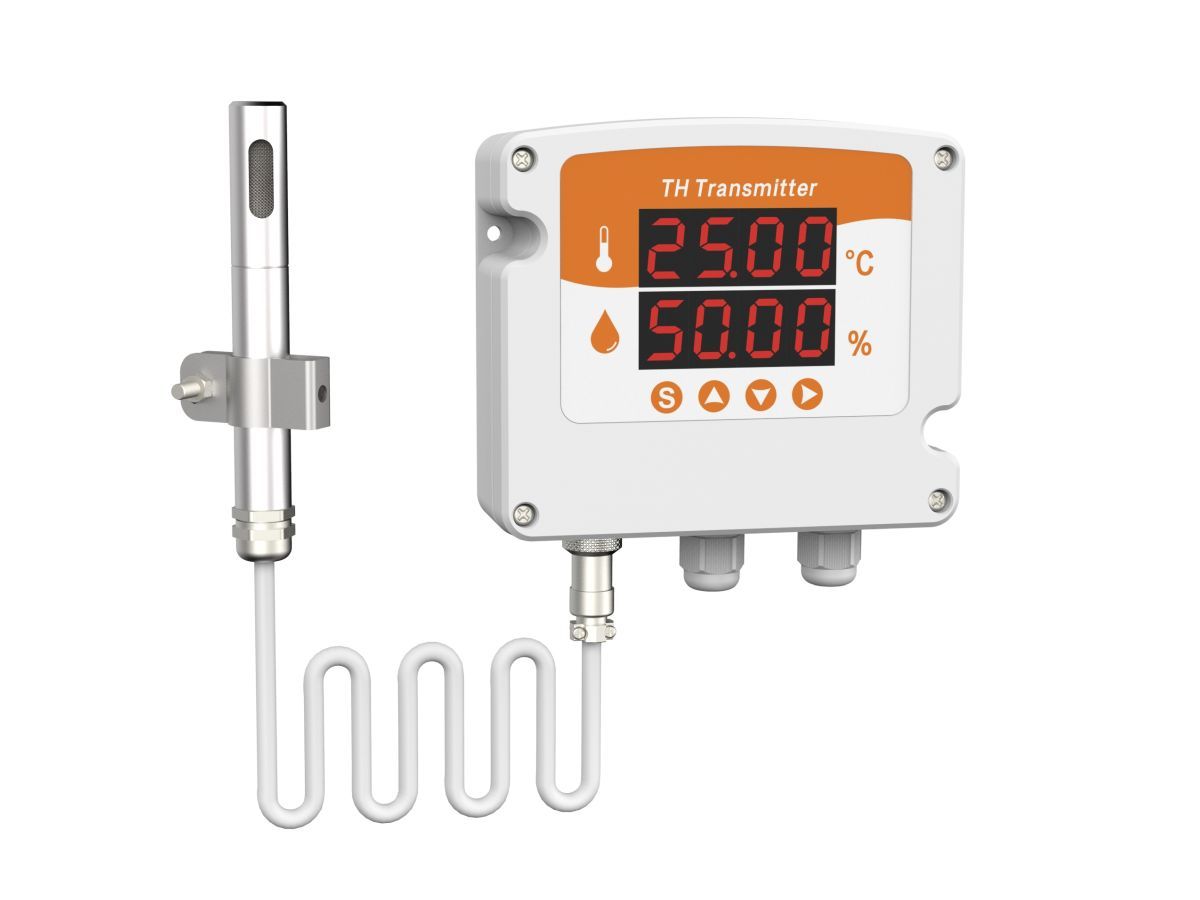

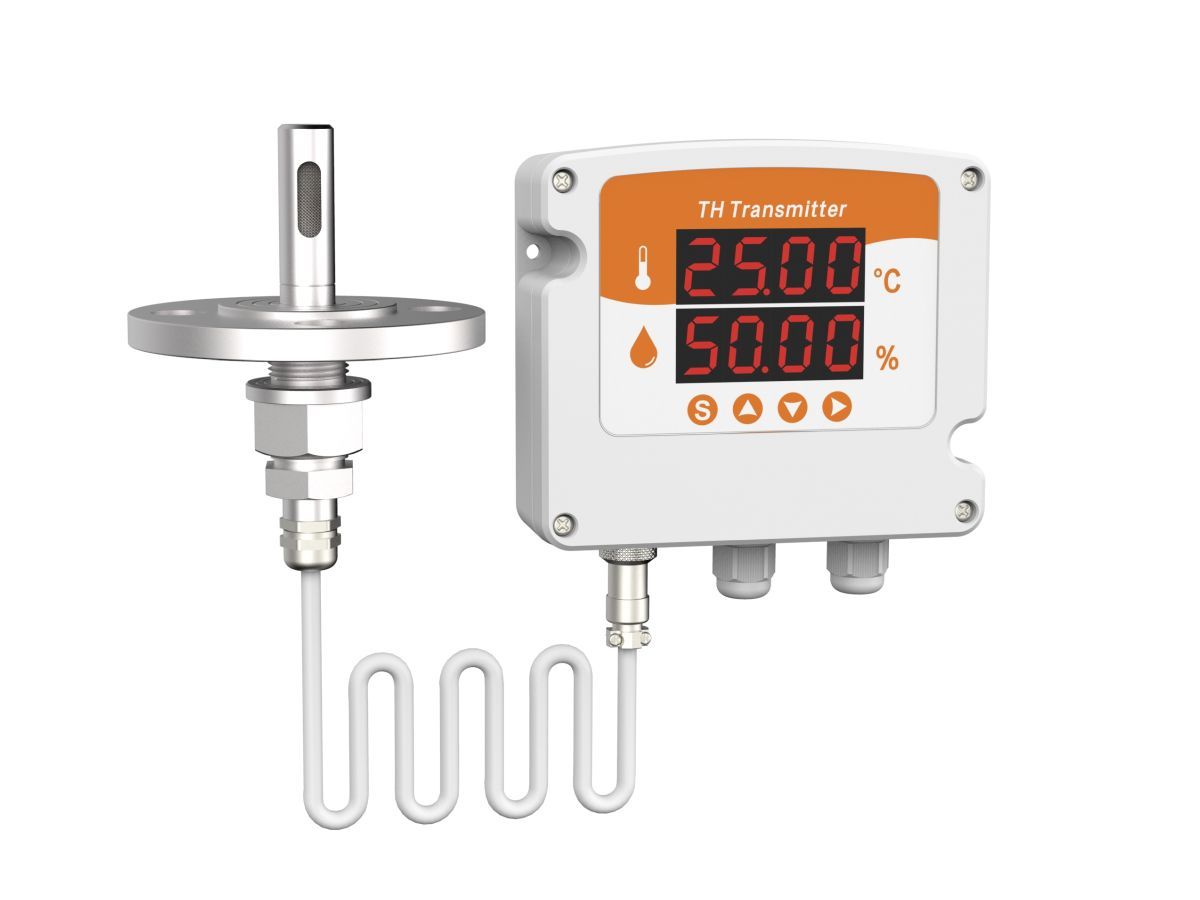

傳感器探頭安裝方式可選:墻裝夾持支架、活動格蘭頭法蘭、活動密封卡套(灌膠1/2G螺紋)、活動密封卡套(灌膠M20螺紋)、DN15絲口法蘭(灌膠含1/2G卡套)以及一體密封型探桿(灌膠M20螺紋)。

變送器主機可選配顯示部件(按鍵輸入),可選配2路報警繼電器輸出,根據設定溫度和濕度上下限報警值執行繼電器吸合動作。

變送器模擬量輸出信號可選:4-20mA、0-1V、0-5V、0-10V。

變送器可選RS485通訊接口,通訊協議為標準MODBUS RTU協議。

特點

  • 瑞士盛世瑞恩SHT41傳感器
  • 不銹鋼分體探頭多種安裝方式
  • 高精度模擬量變送輸出
  • 溫度變送量程撥碼可調
  • RS485接口ModBus RTU協議
  • 防反接12-24VDC電源
  • 高低限報警繼電器輸出
  • 整機IP65防護等級
  • 2000V電源群脈沖保防護
  • 500V防浪涌防護

產品手冊-THK300系列溫濕度變送器#A0

UM-TH5-CN 使用說明書

功能介紹

1.1.?溫濕度實時采集

采用瑞士盛世瑞恩(Sensirion)SHT41工業級溫濕度傳感器芯片,實時采集空氣濕度和溫度。濕度測量范圍0-100%RH,常規型溫度測量范圍-40-80℃,高溫測量范圍-40-120℃。

1.2.?數碼顯示(按鍵)

可選配高亮數碼顯示,實時顯示溫度和濕度數值。使用按鍵設定變送器參數,如通訊波特率、報警限值、溫度變送量程等。

1.3.?模擬量變送輸出

根據設定的變送量程,將實時溫度和濕度值變送輸出為對應模擬量,信號類型可選4-20mA\0-1V\0-5V\0-10V信號。

1.4.?溫度變送量程

溫度變送量程可通過主機板上的撥碼開關進行快速設定,也可通過按鍵或通訊進行設置。撥碼設置如下圖:

1.5.?485通訊接口

采用標準MODBUS RTU協議,可實時讀取數值,設置參數;可與變送輸出共存。

1.6.?安裝方式

主機為壁掛安裝或管道安裝,探頭安裝方式可選墻裝夾持支架、活動格蘭頭法蘭、活動密封卡套(灌膠1/2G螺紋)、活動密封卡套(灌膠M20螺紋)、DN15絲口法蘭(灌膠含1/2G卡套)以及一體密封型探桿(灌膠M20螺紋)。

規格參數

【溫度量程】一體:-40~60℃ ?分體:-40~80℃ / -40~120℃(高溫)

【溫度精度】±0.3℃(0~80℃) ±0.4℃(-20~0℃ / 80~100℃)

? ? ? ? ? ? ? ? ? ? ? ±0.5℃(-40~-20℃ / 100~120℃)

【濕度量程】0-100%RH

【濕度精度】±3%(10~90%) ?±4%(0~10% / 90~100%)

【變送輸出】三線制電流4-20mA,精度1‰;
? ? ? ? ? ? ? ? ? ? ? 負載500Ω(24VDC),負載200Ω(12VDC) ;
? ? ? ? ? ? ? ? ? ? ? 電壓1V/5V/10V,精度1‰;

【通訊】RS485接口,標準MODBUS RTU協議

【電源】12-24VDC±10%,功耗4W

【尺寸】主機 120×104×41mm

【響應時間】T63 8秒

【EMC】電源群脈2000V B級

【ESD】接觸放電4000V 間隙放電8000V

【浪涌】500V

【防護】等級 IP65

【環境】主機工作溫度-40~60℃(帶顯示-20~60℃)?

選型表
THK300壁掛溫濕度變送器
THK300[ ][ ][ ][ ][ ][ ]壁掛溫濕度變送器
探桿N?主機探桿一體型
RS485通訊???
CRS485通訊
變送輸出???
T14-20mA輸出
T20-1V輸出
T30-5V輸出
T40-10V輸出
數碼顯示???
D數碼顯示(帶按鍵)
繼電器???
R2路常開報警繼電器
語言??
E英文版
備注1、測量范圍:濕度0~100%,溫度-40~60℃。
2、溫度變送范圍可在主機內部撥碼調整、按鍵設置或通訊設置。
3、變送輸出和RS485通訊功能至少選擇一項。
THK300W壁掛溫濕度變送器
THK300W[ ][ ][ ][ ][ ][ ][ ][ ][ ]壁掛溫濕度變送器
探桿長度10?分體型10cm不銹鋼探桿
20分體型20cm不銹鋼探桿
50分體型50cm不銹鋼探桿
安裝方式Z?墻裝夾持支架
G活動格蘭頭法蘭
K活動密封卡套(灌膠1/2G螺紋)
P活動密封卡套(灌膠M20螺紋)
FDN15絲口法蘭(灌膠含1/2G卡套)
傳感器引線Y2?傳感器引線2米
Y5傳感器引線5米
Y10傳感器引線10米
RS485通訊???
CRS485通訊
變送輸出???
T14-20mA輸出
T20-1V輸出
T30-5V輸出
T40-10V輸出
數碼顯示???
D數碼顯示(帶按鍵)
繼電器???
R2路常開報警繼電器
防護帽??常規150微米不銹鋼防護網
J高密40微米不銹鋼防護罩
語言??
E英文版
備注1、測量范圍:濕度0~100%,常規溫度-40~80℃。
2、溫度變送范圍可通過撥碼設置、按鍵設置或通訊設置。
3、變送輸出和RS485通訊功能至少選擇一項。
4、不銹鋼材料為304不銹鋼。
THK300M壁掛溫濕度變送器
THK300M[ ][ ][ ][ ][ ][ ][ ][ ]壁掛溫濕度變送器
探桿長度10?固定密封螺紋型10cm探桿(灌膠M20螺紋)
15固定密封螺紋型15cm探桿(灌膠M20螺紋)
傳感器引線Y2?傳感器引線2米
Y5傳感器引線5米
Y10傳感器引線10米
RS485通訊???
CRS485通訊
變送輸出???
T14-20mA輸出
T20-1V輸出
T30-5V輸出
T40-10V輸出
數碼顯示???
D數碼顯示(帶按鍵)
繼電器???
R2路常開報警繼電器
防護帽??常規150微米不銹鋼防護網
J高密40微米不銹鋼防護罩
語言??
E英文版
備注1、測量范圍:濕度0~100%,常規溫度-40~80℃。
2、溫度變送范圍可在主機內部撥碼調整、按鍵設置或通訊設置。
3、變送輸出和RS485通訊功能至少選擇一項。
4、不銹鋼材料為304不銹鋼。
