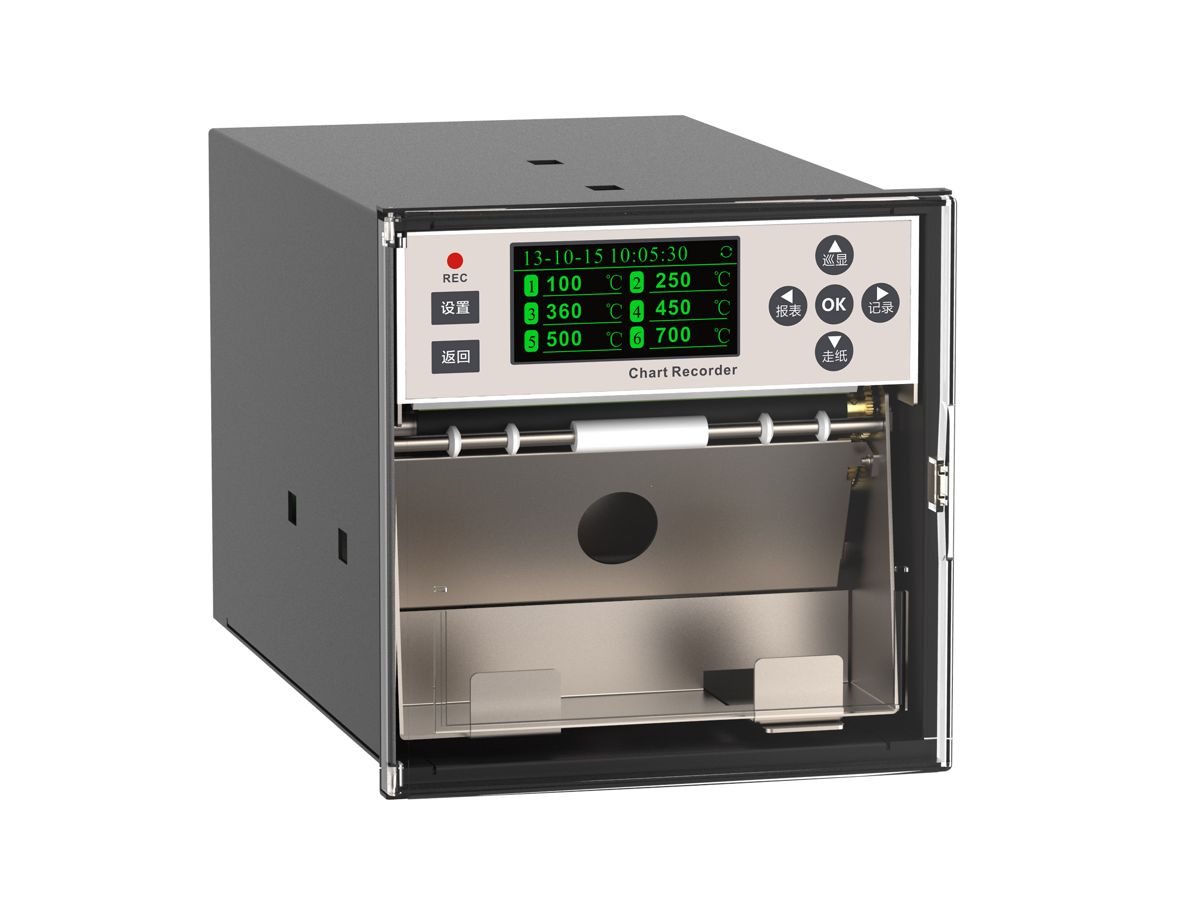

液晶有紙記錄儀(隔離型)KRM1300

KRM1300是一款設計先進、品質優良的工業有紙記錄儀,廣泛應用于生產、實驗、測試等過程工藝參數曲線記錄打印,實時采集各種傳感器輸出信號,如溫度、壓力、液位、流量、PH值、電導、溶氧等,支持信號類型電流(mA)、電壓(mV/V)、熱電阻、熱電偶等。

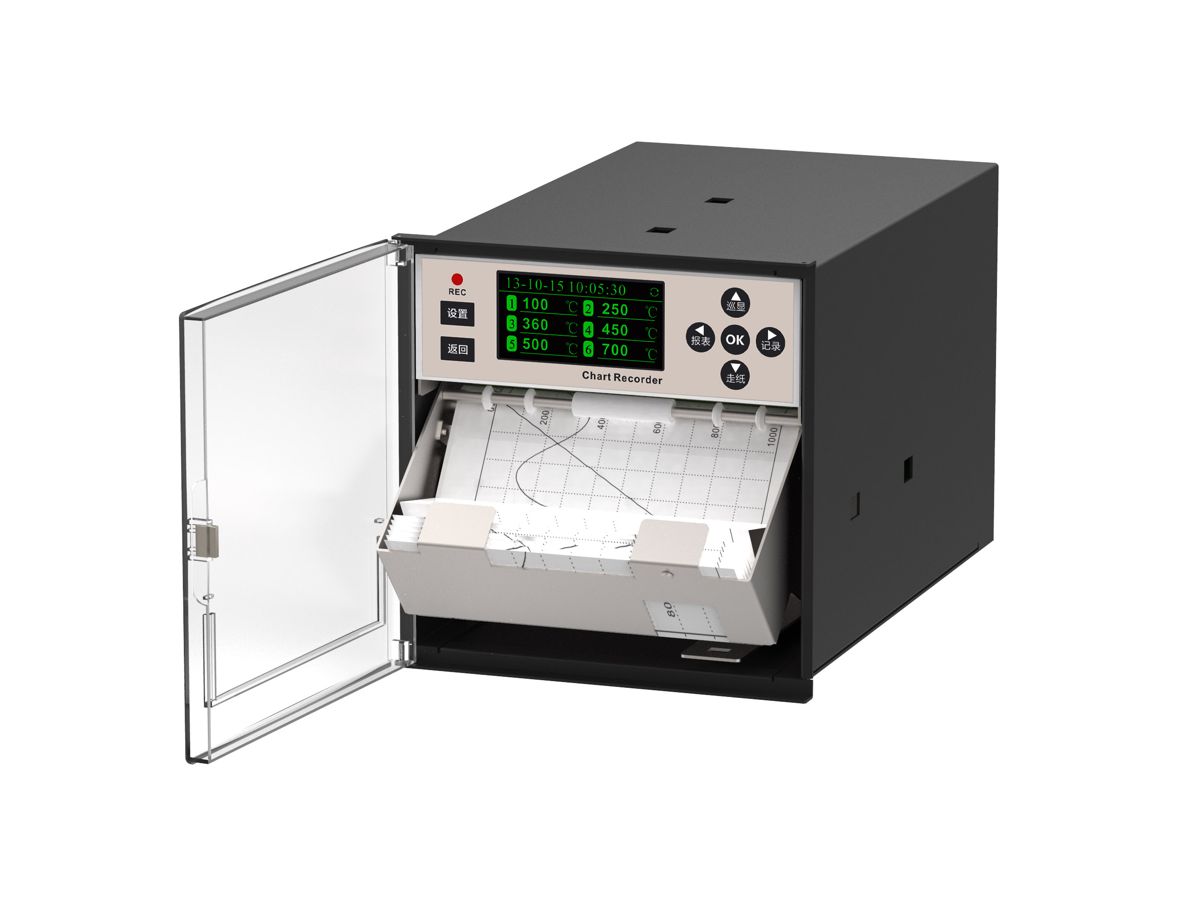

記錄儀采用120mm寬度折疊式工業記錄紙,總長8米,可加配高速USB數據存儲接口,使用上位機數據管理軟件進行數據查看分析。
記錄儀可選配以下功能,8路報警繼電器輸出觸點,1路24VDC直流配電,1路RS485通訊接口(標準MODBUS-RTU協議),多路電流變送輸出,開關量遠程控制接口;可選交流220VAC或直流24VDC供電。

● 12路萬能信號輸入
● 8路報警繼電器觸點
● 高清液晶多路數據顯示
● 高分辨率工業熱敏打印頭
● 打印無筆位誤差無筆墨消耗
● 120mmX8m折疊式記錄紙
● 曲線記錄打印速度可調
● RS485通訊接口
● USB存儲接口一機兩用
● 開關量遠程控制打印
● 直流24VDC傳感器配電

產品手冊-KRM1200 KRM1300 液晶有紙記錄儀#A0
UM-K2-CN8#A4有紙記錄儀說明書
有紙記錄儀上位機數據管理軟件

功能介紹

1.萬能信號輸入(隔離型)
記錄儀可配置12通道萬能信號輸入,支持mV、V、mA、熱電阻、熱電偶信號。通道信號類型通過輸入組態設置,記錄儀根據組態設置的信號類型,自動切換對應的采集電路,信號采集周期為1秒。
通道可自主組態設置單位、量程、小數點、調整、濾波、斷線處理、小信號切除等參數。

2. 曲線數據打印
按一下記錄鍵,紅色記錄指示燈亮起,開始打印記錄。曲線打印走紙速度10-450mm可設,數據打印1-60分鐘記錄間隔可設。
再次按一下記錄鍵,停止打印,記錄指示燈熄滅。

3.報警繼電器輸出
記錄儀設計最多8路報警繼電器輸出,繼電器類型為常開型。通過報警組態設置,可任意指定繼電器觸點與通道關聯,可設置高報、低報、高高報、低低報四種報警類型,可設置報警回差、繼電器延時參數。

4.24VDC傳感器配電
記錄儀配置1路直流24VDC配電輸出,給傳感器配電使用,可以直接驅動二線制傳感器,電流回路與記錄儀輸入通道串接使用。

5.RS485通訊接口
記錄儀可選配1路RS485通訊接口,采用標準MODBUS RTU通訊協議,從機模式,實現對外數據通訊傳輸,支持通道實時數據、通道報警狀態等數據,提供32位整形和32位浮點數數據類型,通訊波特率和字節交換可設。

6.4-20mA變送輸出
記錄儀可選配最多6路4-20mA變送輸出功能,可通過輸出組態設置,配置輸出通道與輸入通道的變送關系。
7.USB數據備份
記錄儀配備USB0接口,位置在紙倉背后。實時打印時將數據存入優盤,優盤內數據可通過記錄儀再次打印,或連接至電腦后查看打印。

8.F0算法
記錄儀支持通道F0算法,實時顯示記錄打印通道數據及F0數據和結果。

9.遠程控制打印
記錄可選配遠程控制打印接口,通過干接點信號控制啟停打印。

10.上位機數據管理軟件
記錄儀提供配套上位機數據管理軟件,支持查看優盤數據導出。支持曲線和數據兩種展現方式,可導出EXCEL報表。

規格參數
項目規格
輸入通道12通道
采樣周期1秒
記錄紙折疊式工業熱敏紙,120mm寬,8米總長
走紙速度10~450mm/h
供電電源100-240VAC?50-60Hz /?24VDC±10% ?45W
工作環境-10~60℃?/ 0~85%RH(不結露)
預熱時間接通電源后30分鐘
安裝方式室內,盤式安裝,水平面后傾<30度
安裝面板厚度2-12mm
儀表重量約3kg
儀表尺寸144(W)×144(H)×233(D)
存儲環境-20~80℃?/ 0~85%RH(不結露)
繼電器常開,250VAC 3A,30VDC 3A(阻性負載)
配電輸出24VDC±10% 60mA
走紙偏差MAX 2mm
變送輸出4-20mA 精度0.2%
信號類型
分類信號測量范圍精度/25℃
電流0-10mA0.00~10.00mA±0.2%
0-20mA0.00~20.00mA±0.2%
4-20mA4.00~20.00mA±0.2%
4-20mAsq4.00~20.00mA±0.2%
電壓mV0-20mV0.00~20.00mV±0.2%
0-50mV0.00~50.00mV±0.2%
0-100mV0.00~100.00mV±0.2%

電壓V

?

0-5V0.000~5.000V±0.2%
1-5V1.000~5.000V±0.2%
1-5Vsq1.000~5.000V±0.2%
0-10V0.00~10.00V±0.2%
熱電阻Pt100-200.0~650.0℃±0.5℃
Cu100-50.0~150.0℃±0.5℃
Cu50-50.0~140.0℃±0.5℃
熱電偶?隔離型不隔離?
T-200~400℃TCJ~400℃±2℃
E-200~1000℃TCJ~1000℃±2℃
K-200~1372℃TCJ~1372℃±2℃
S-50~100℃TCJ~100℃±4℃
100~1768℃100~1768℃±3℃
B250~500℃250~500℃±5℃
500~1820℃500~1820℃±3℃
J-210~1200℃TCJ~1200℃±2℃
R-50~100℃TCJ~100℃±4℃
100~1768℃100~1768℃±3℃
N-200~1300℃TCJ~1300℃±3℃
選型表
KRM13[ ][ ][ ][ ][ ][ ][ ][ ][ ][ ]液晶有紙記錄儀(隔離型)
模擬輸入01?1通道
022通道
\3-11通道
1212通道
繼電器???
R22路報警
R44路報警
R66路報警
R88路報警
變送輸出???
B11路變送
B22路變送
B33路變送
B44路變送
24V輸出???
P1路配電:24VDC 60mA
USB???
UUSB
RS485???
CRS485
開關量???
K開關量
語言??中文
E英文
電源??交流220V
D直流24V
特殊功能??
FF0滅菌
備注1、選配變送輸出功能,輸入可選1-6路
2、選擇開關量功能后,報警最多6路
?V3-211202
