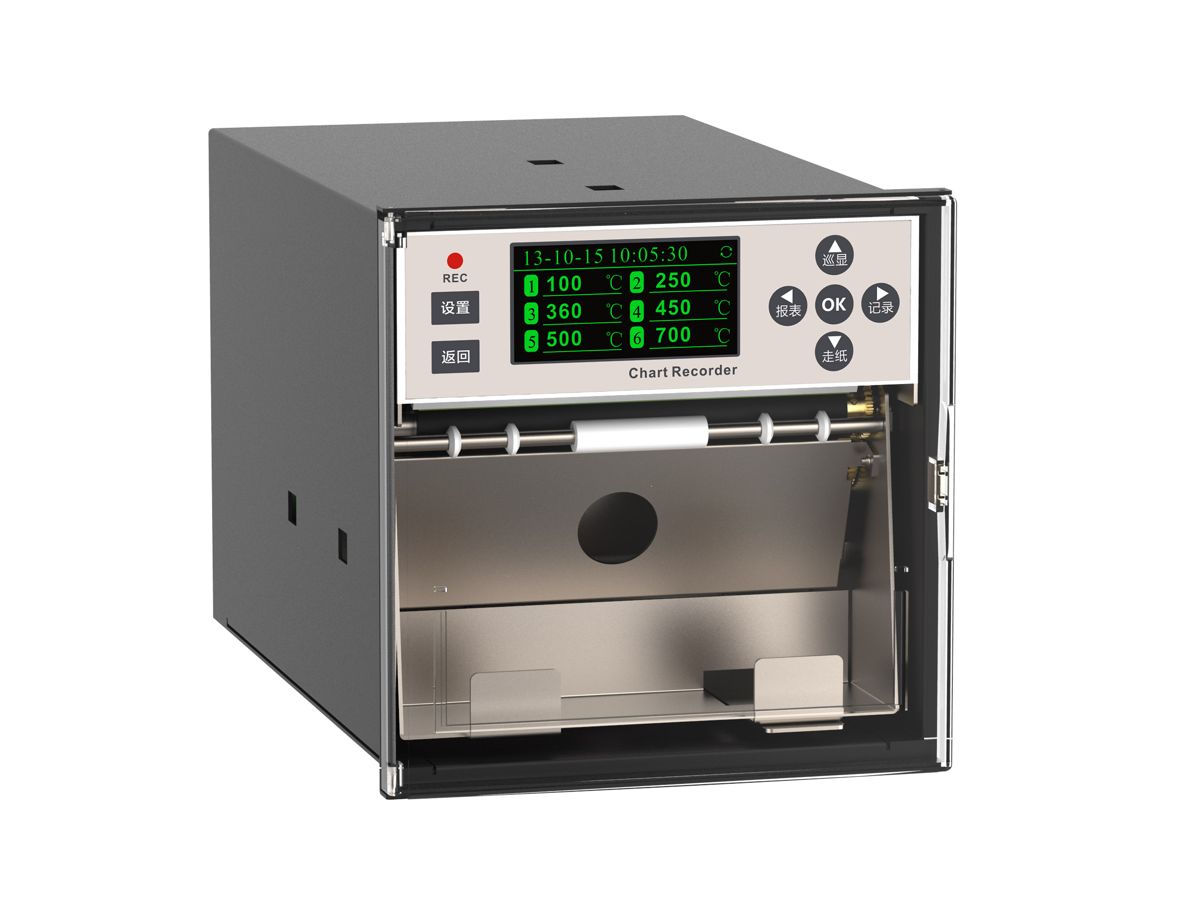

1.萬能信號輸入(不隔離)
記錄儀可配置12通道萬能信號輸入,支持mV、V、mA、熱電阻、熱電偶信號。通道信號類型通過輸入組態設置,記錄儀根據組態設置的信號類型,自動切換對應的采集電路,信號采集周期為1秒。
通道可自主組態設置單位、量程、小數點、調整、濾波、斷線處理、小信號切除等參數。

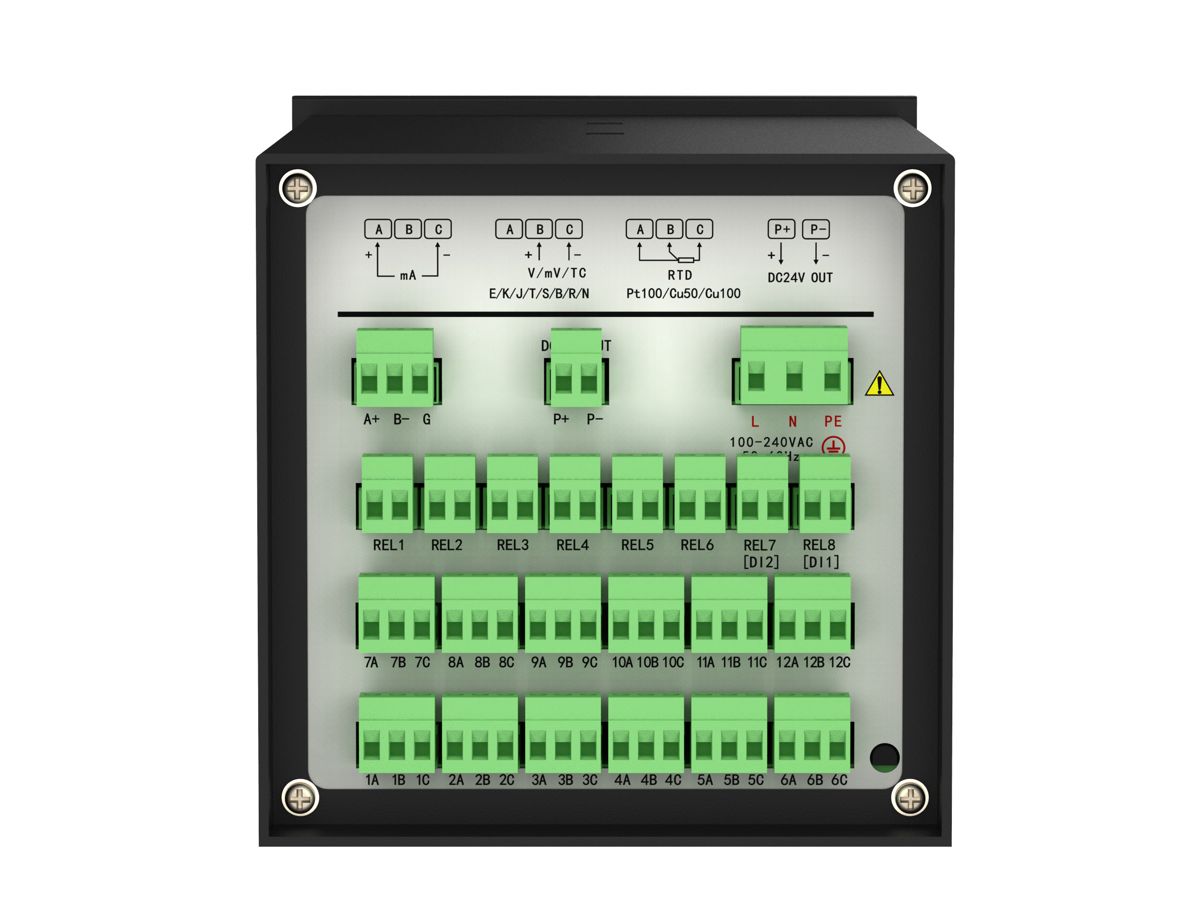

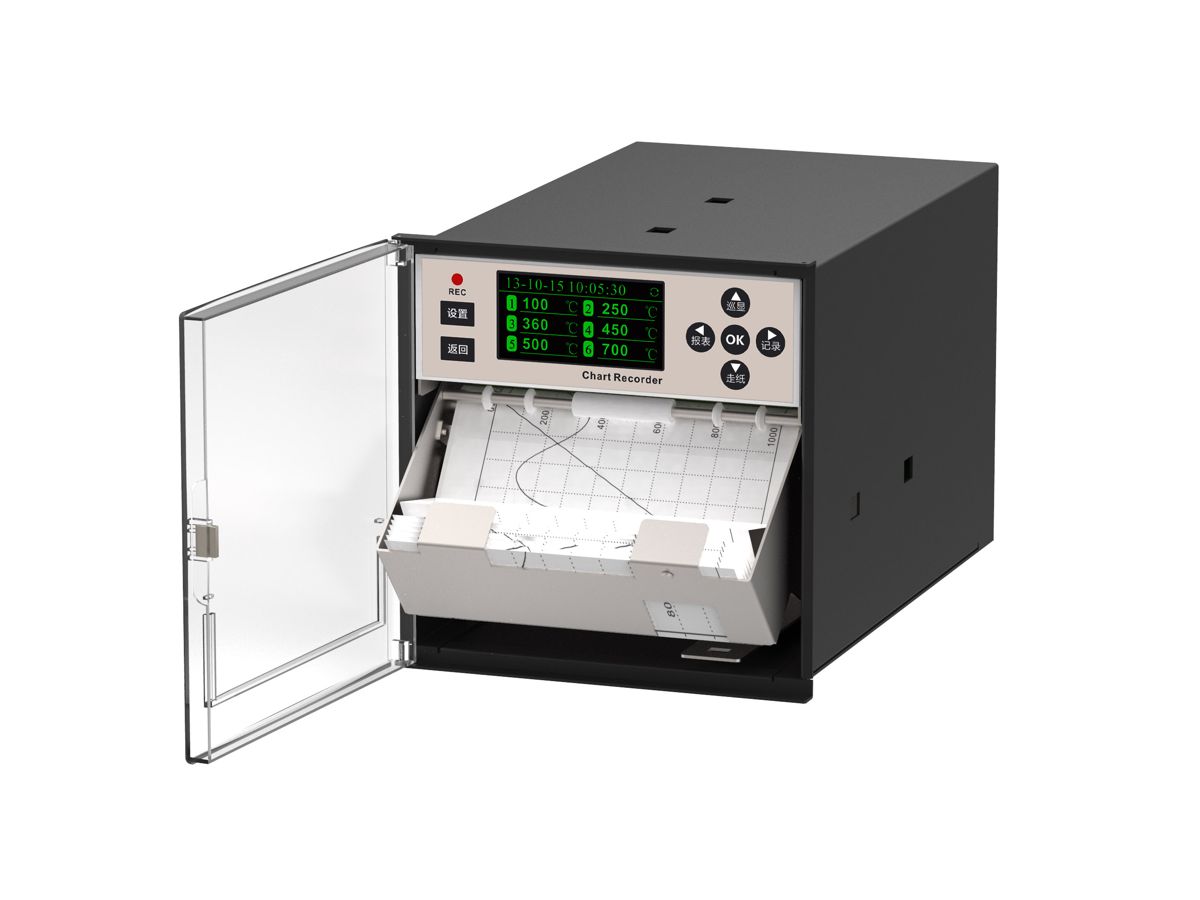

2. 曲線數據打印
按一下記錄鍵,紅色記錄指示燈亮起,開始打印記錄。曲線打印走紙速度10-450mm可設,數據打印1-60分鐘記錄間隔可設。
再次按一下記錄鍵,停止打印,記錄指示燈熄滅。
3.報警繼電器輸出
記錄儀設計最多8路報警繼電器輸出,繼電器類型為常開型。通過報警組態設置,可任意指定繼電器觸點與通道關聯,可設置高報、低報、高高報、低低報四種報警類型,可設置報警回差、繼電器延時參數。
4.24VDC傳感器配電
記錄儀配置1路直流24VDC配電輸出,給傳感器配電使用,可以直接驅動二線制傳感器,電流回路與記錄儀輸入通道串接使用。
5.RS485通訊接口
記錄儀可選配1路RS485通訊接口,采用標準MODBUS RTU通訊協議,從機模式,實現對外數據通訊傳輸,支持通道實時數據、通道報警狀態等數據,提供32位整形和32位浮點數數據類型,通訊波特率和字節交換可設。
6.4-20mA變送輸出
記錄儀可選配最多6路4-20mA變送輸出功能,可通過輸出組態設置,配置輸出通道與輸入通道的變送關系。
7.USB數據備份
記錄儀配備USB0接口,位置在紙倉背后。實時打印時將數據存入優盤,優盤內數據可通過記錄儀再次打印,或連接至電腦后查看打印。
8.F0算法
記錄儀支持通道F0算法,實時顯示記錄打印通道數據及F0數據和結果。
9.遠程控制打印
記錄可選配遠程控制打印接口,通過干接點信號控制啟停打印。
10.上位機數據管理軟件
記錄儀提供配套上位機數據管理軟件,支持查看優盤數據導出。支持曲線和數據兩種展現方式,可導出EXCEL報表。
項目 | 規格 |
輸入通道 | 12通道 |
采樣周期 | 1秒 |
記錄紙 | 折疊式工業熱敏紙,120mm寬,8米總長 |
走紙速度 | 10~450mm/h |
供電電源 | 100-240VAC?50-60Hz /?24VDC±10% ?45W |
工作環境 | -10~60℃?/ 0~85%RH(不結露) |
預熱時間 | 接通電源后30分鐘 |
安裝方式 | 室內,盤式安裝,水平面后傾<30度 |
安裝面板厚度 | 2-12mm |
儀表重量 | 約3kg |
儀表尺寸 | 144(W)×144(H)×233(D) |
存儲環境 | -20~80℃?/ 0~85%RH(不結露) |
繼電器 | 常開,250VAC 3A,30VDC 3A(阻性負載) |
配電輸出 | 24VDC±10% 60mA |
走紙偏差 | MAX 2mm |
變送輸出 | 4-20mA 精度0.2% |
分類 | 信號 | 測量范圍 | 精度/25℃ | |
電流 | 0-10mA | 0.00~10.00mA | ±0.2% | |
0-20mA | 0.00~20.00mA | ±0.2% | ||
4-20mA | 4.00~20.00mA | ±0.2% | ||
4-20mAsq | 4.00~20.00mA | ±0.2% | ||
電壓mV | 0-20mV | 0.00~20.00mV | ±0.2% | |
0-50mV | 0.00~50.00mV | ±0.2% | ||
0-100mV | 0.00~100.00mV | ±0.2% | ||
電壓V ? | 0-5V | 0.000~5.000V | ±0.2% | |
1-5V | 1.000~5.000V | ±0.2% | ||
1-5Vsq | 1.000~5.000V | ±0.2% | ||
0-10V | 0.00~10.00V | ±0.2% | ||
熱電阻 | Pt100 | -200.0~650.0℃ | ±0.5℃ | |
Cu100 | -50.0~150.0℃ | ±0.5℃ | ||
Cu50 | -50.0~140.0℃ | ±0.5℃ | ||
熱電偶 | ? | 隔離型 | 不隔離 | ? |
T | -200~400℃ | TCJ~400℃ | ±2℃ | |
E | -200~1000℃ | TCJ~1000℃ | ±2℃ | |
K | -200~1372℃ | TCJ~1372℃ | ±2℃ | |
S | -50~100℃ | TCJ~100℃ | ±4℃ | |
100~1768℃ | 100~1768℃ | ±3℃ | ||
B | 250~500℃ | 250~500℃ | ±5℃ | |
500~1820℃ | 500~1820℃ | ±3℃ | ||
J | -210~1200℃ | TCJ~1200℃ | ±2℃ | |
R | -50~100℃ | TCJ~100℃ | ±4℃ | |
100~1768℃ | 100~1768℃ | ±3℃ | ||
N | -200~1300℃ | TCJ~1300℃ | ±3℃ |
KRM12 | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | 液晶有紙記錄儀(不隔離) |
模擬輸入 | 01 | ? | 1通道 | ||||||||
02 | 2通道 | ||||||||||
\ | 3-11通道 | ||||||||||
12 | 12通道 | ||||||||||
繼電器 | ? | ? | ? | ||||||||
R2 | 2路報警 | ||||||||||
R4 | 4路報警 | ||||||||||
R6 | 6路報警 | ||||||||||
R8 | 8路報警 | ||||||||||
變送輸出 | ? | ? | ? | ||||||||
B1 | 1路變送 | ||||||||||
B2 | 2路變送 | ||||||||||
B3 | 3路變送 | ||||||||||
B4 | 4路變送 | ||||||||||
24V輸出 | ? | ? | ? | ||||||||
P | 1路配電:24VDC 60mA | ||||||||||
USB | ? | ? | ? | ||||||||
U | USB | ||||||||||
RS485 | ? | ? | ? | ||||||||
C | RS485 | ||||||||||
開關量 | ? | ? | ? | ||||||||
K | 開關量 | ||||||||||
語言 | ? | ? | 中文 | ||||||||
E | 英文 | ||||||||||
電源 | ? | ? | 交流220V | ||||||||
D | 直流24V | ||||||||||
特殊功能 | ? | ? | |||||||||
F | F0滅菌 | ||||||||||
備注 | 1、選配變送輸出功能,輸入可選1-6路 2、選擇開關量功能后,報警最多6路 | ||||||||||
? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | V6-211202 |
